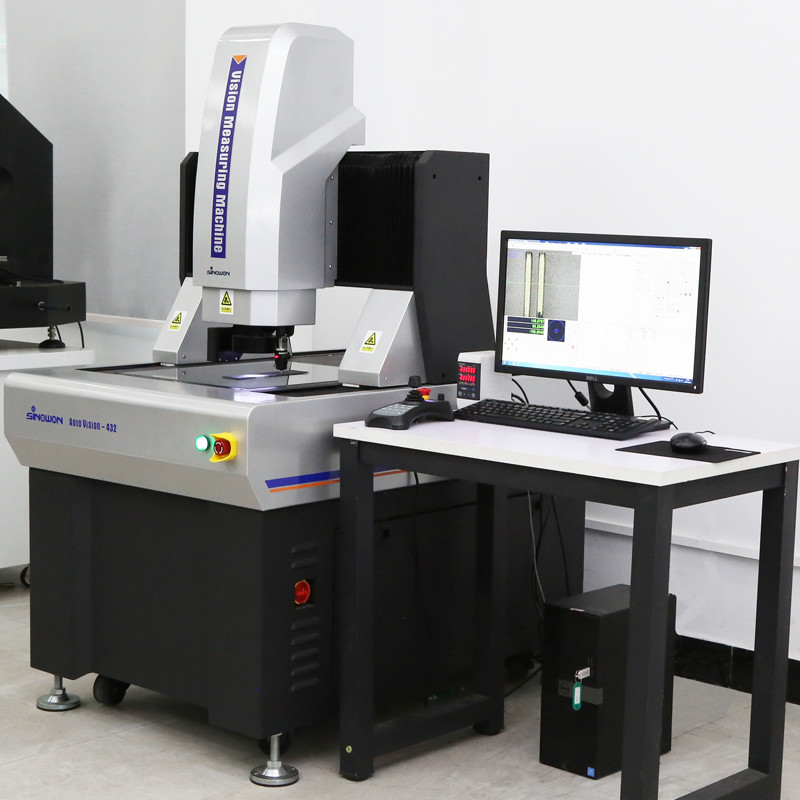

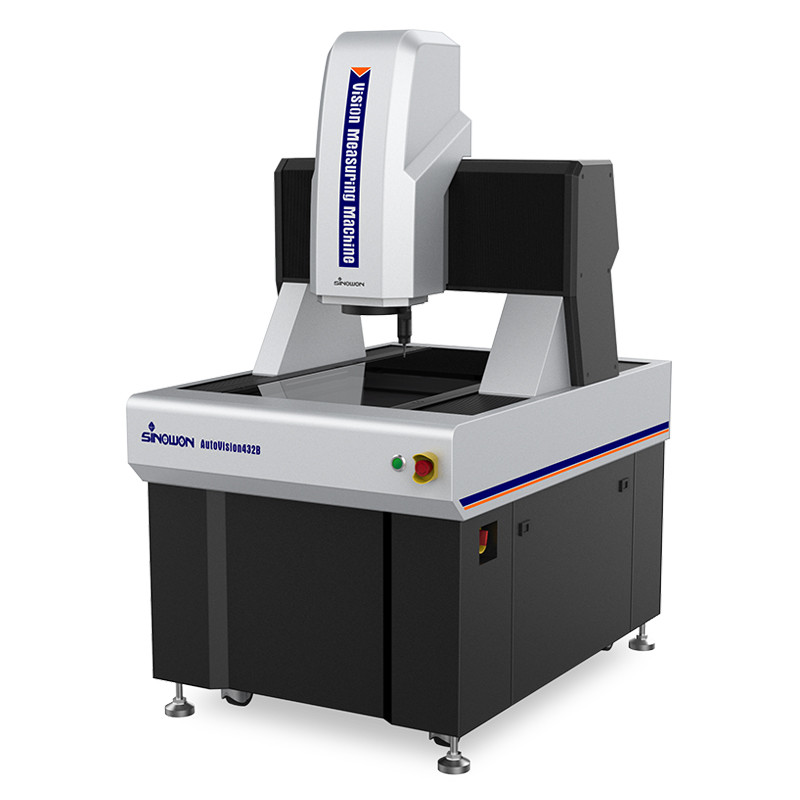

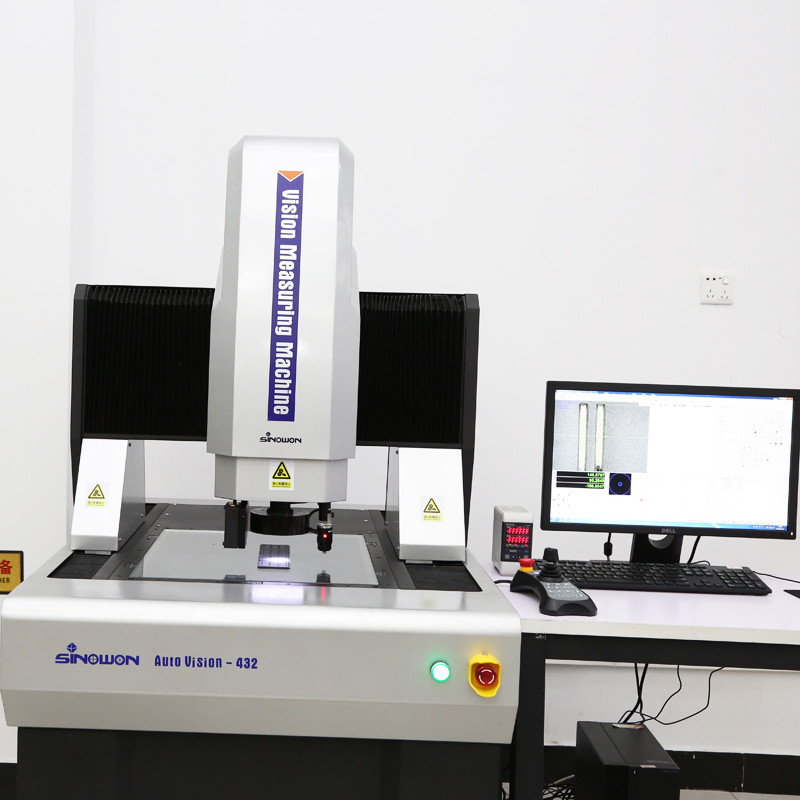

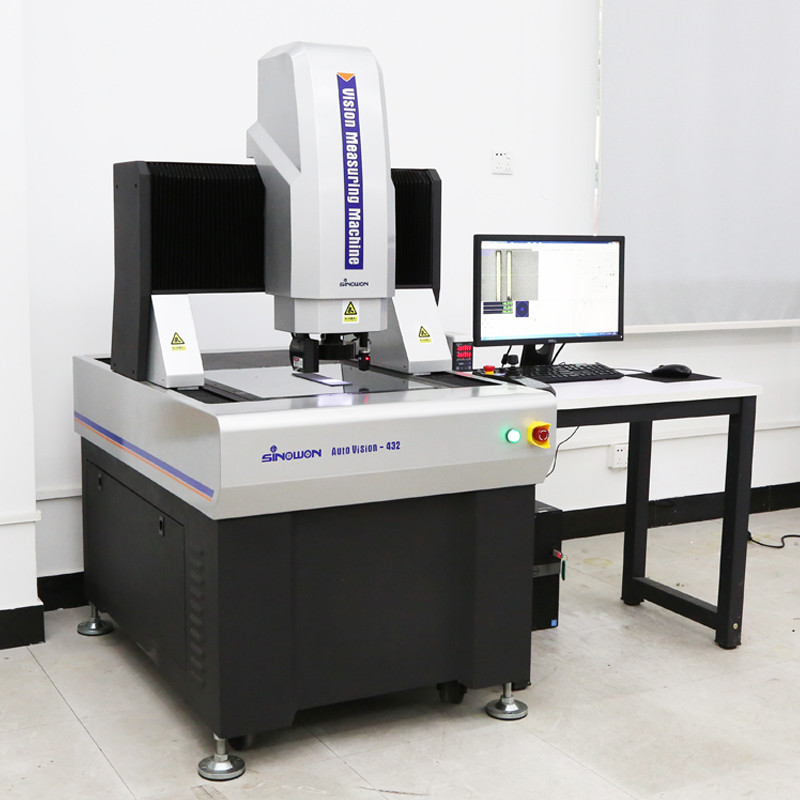

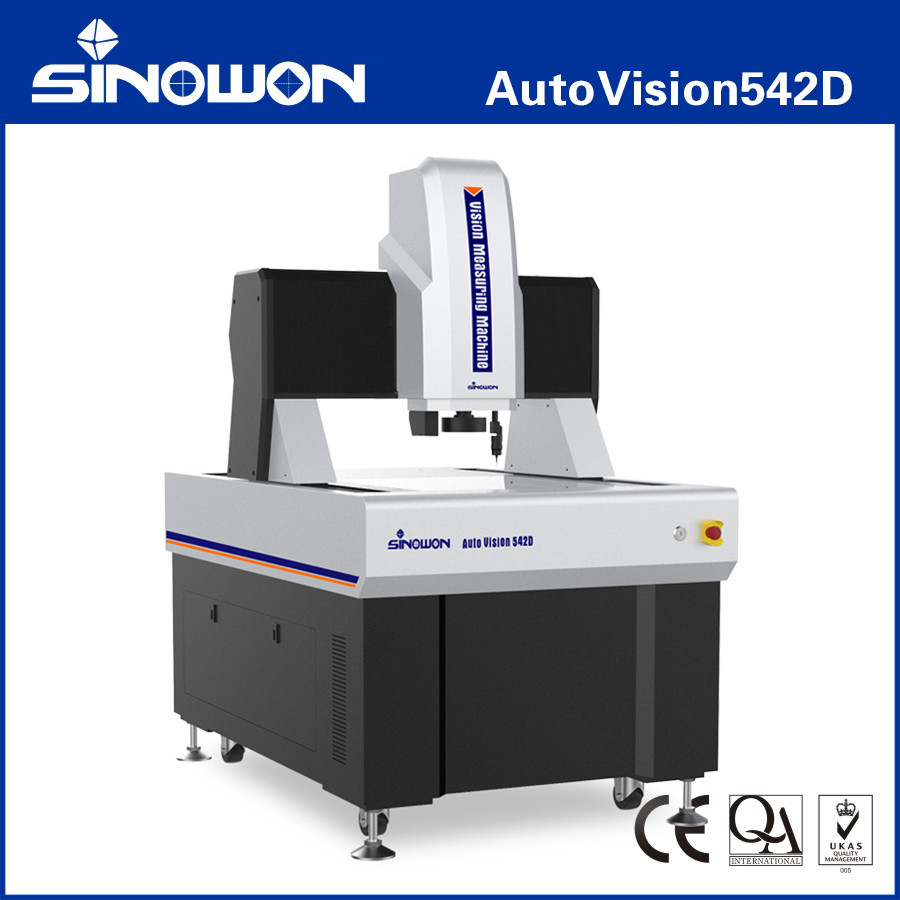

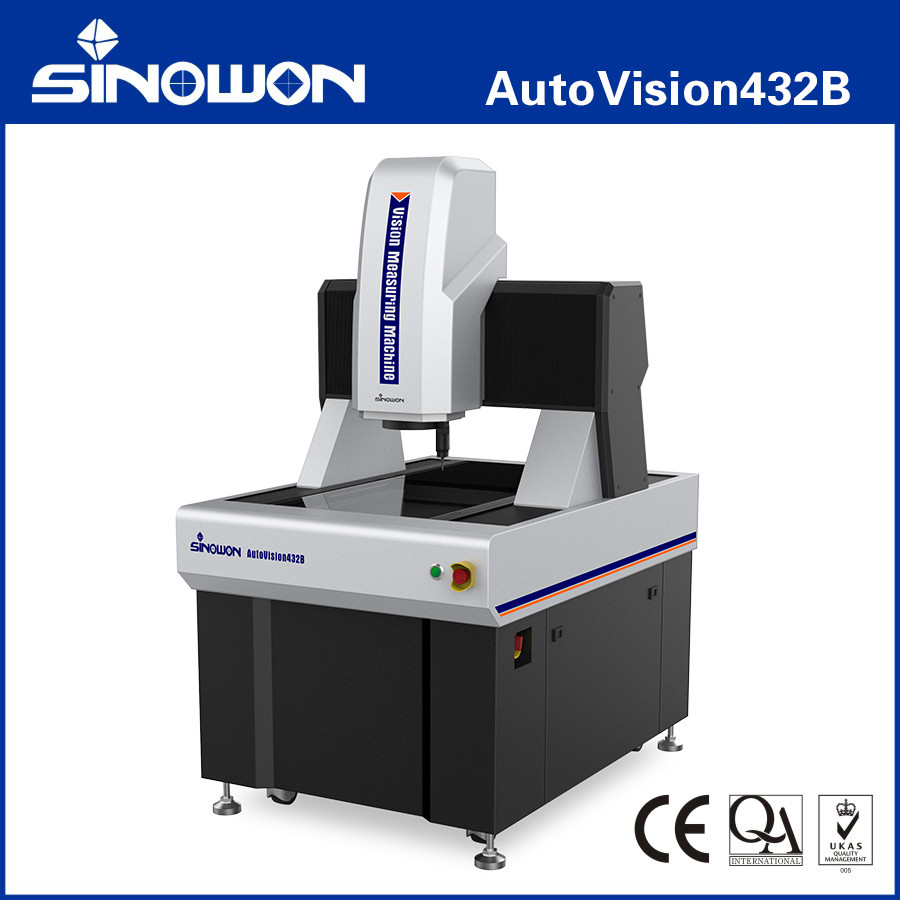

เครื่องวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่ความแม่นยำสูง AutoVision432 Series
บทนำผลิตภัณฑ์:
AutoVision เป็นเครื่องมือวัดภาพอัตโนมัติแบบสะพานเคลื่อนที่ความแม่นยำสูง ออกแบบมาสำหรับการวัดที่มีความแม่นยำสูงและขนาดใหญ่ ใช้โครงสร้างสะพานเคลื่อนที่ วัดชิ้นงานในขณะที่อยู่นิ่ง รับประกันความแม่นยำและความเสถียร เหมาะสำหรับอุตสาหกรรมอิเล็กทรอนิกส์ เครื่องมือและอุปกรณ์ทางการแพทย์ การวัด LCD และอุตสาหกรรมอื่นๆ เช่น อวกาศ
คุณสมบัติของผลิตภัณฑ์c:
ข้อมูลจำเพาะ:
| สินค้า | เครื่องวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่ความแม่นยำสูง AutoVision Series | ||||
| ความแม่นยำ | 1.8+L/200 | 400 | 500 | 600 | |
| ระยะเคลื่อนที่แกน X/Y | (400*300)มม. | (500*400)มม. | (600*500)มม. | (800*600)มม. | |
| ระยะเคลื่อนที่แกน Z | 200 มม. | ||||
| สเกลเชิงเส้นแกน X/Y/Z | ความละเอียดสเกลเชิงเส้นยุโรป: 0.1um | ||||
| โหมดการนำทาง | รางนำเชิงเส้น P-Class, รางเลื่อนแบบรางคู่ | ||||
| โหมดการทำงาน | ตัวควบคุมจอยสติ๊ก, การทำงานด้วยเมาส์, โปรแกรมตรวจจับอัตโนมัติ | ||||
| ความแม่นยำ* |
แกน XY: ≤1.8+L/200(um) |
||||
|
แกน Z: ≤4.0+L/200(um) |
|||||
| ความสามารถในการทำซ้ำ | 2um | ||||
|
การส่องสว่าง ระบบ |
คอนทัวร์ | ไฟส่องสว่างคอนทัวร์ LED แบบขนาน | |||
| ไฟส่องสว่างพื้นผิว LED 5 วงแหวน 8 ส่วนที่ปรับได้แบบไม่มีขั้นบันได 0~255 | |||||
| พื้นผิว | |||||
| ระบบวิดีโอ** | กล้องสีดิจิตอลความละเอียดสูง 1/1.8" | ||||
| เลนส์ซูมแบบมอเตอร์ 8.3X กำลังขยายทางแสง: 0.6X~5.0X; กำลังขยายวิดีโอ: 20X~170X (จอภาพ 21”) | |||||
| ซอฟต์แวร์การวัด | iMeasuring | ||||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | ||||
| ภาษา | อังกฤษ, จีนตัวย่อ, จีนตัวเต็ม, สามารถเพิ่มภาษาอื่นๆ ได้ | ||||
| สภาพแวดล้อมการทำงาน | อุณหภูมิ 20℃±2℃, การเปลี่ยนแปลงอุณหภูมิ<1℃/ชม.; ความชื้น 30%~80%RH; การสั่นสะเทือน<0.02g's, ≤15Hz | ||||
| แหล่งจ่ายไฟ | AC220V/50Hz; 110V/60Hz | ||||
| ขนาด (กว้างxลึกxสูง) | (1195*832*1579)มม. | (1463*940*1591)มม. | (1568*1040*1591)มม. | (1818*1157*1590)มม. | |
| ขนาดบรรจุภัณฑ์ (กว้างxลึกxสูง) | (1380*1170*1910)มม. | (1690*1300*2000)มม. | (1800*1400*2000)มม. | (2300*1700*2000)มม. | |
| น้ำหนักสุทธิ | 650 กก. | 780 กก. | 1380 กก. | 2000 กก. | |
หมายเหตุ:
L คือความยาวที่วัดได้ (มม.) ความแม่นยำเชิงกลของแกน Z และความแม่นยำในการโฟกัสมีความสัมพันธ์อย่างมากกับพื้นผิวของชิ้นงาน
กำลังขยายเป็นค่าโดยประมาณ สัมพันธ์กับขนาดของจอภาพและความละเอียด
ขอบเขตการมองเห็น (มม.) = (แนวทแยงมุม*แนวนอน*แนวตั้ง)

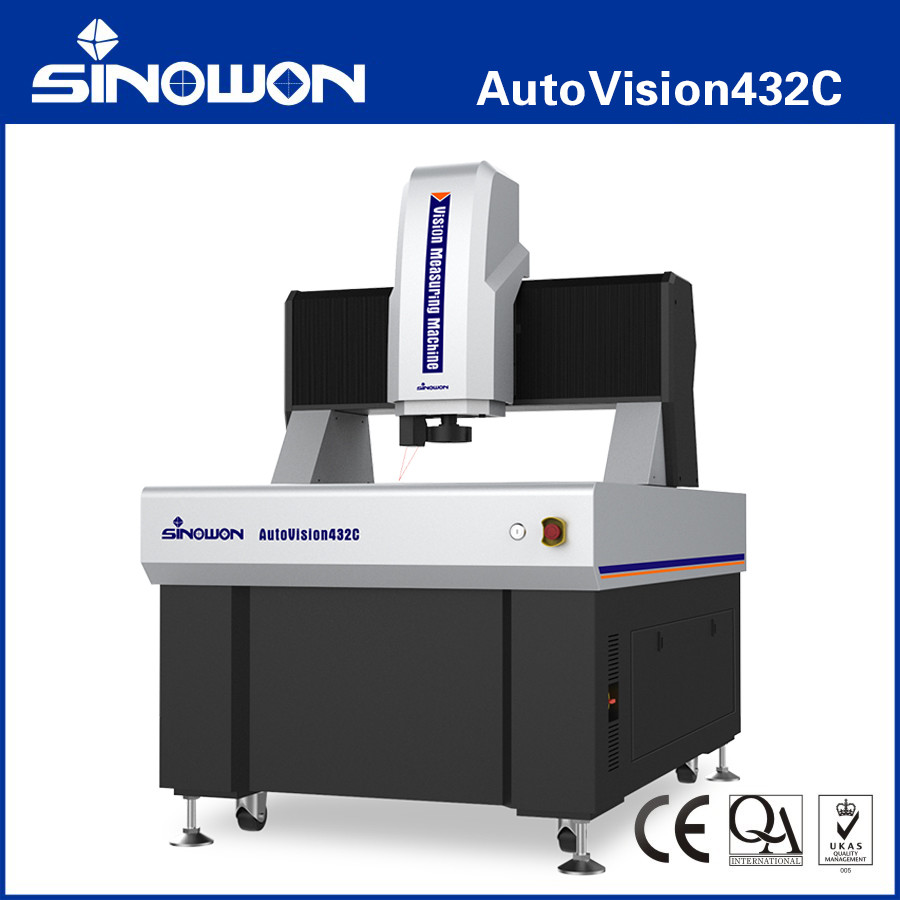

คำอธิบายรุ่นการกำหนดค่าผลิตภัณฑ์ (ตัวอย่าง AutoVision 432):
| หมวดหมู่สินค้า | 2.5D | 3D | 2.5D | 3D |
| สินค้า |
วิสัยทัศน์อัตโนมัติ 2.5D รุ่น |
เครื่องวัดสัมผัสและวิสัยทัศน์อัตโนมัติ 3D | เครื่องวัดเลเซอร์สแกนและวิสัยทัศน์อัตโนมัติ 2.5D |
เครื่องวัดหลายเซ็นเซอร์อัตโนมัติ 3D รุ่น |
| ความแม่นยำ | 523-180H | 523-280H | 523-380H | 523-480H |
| A | B | C | D | ความสำคัญ |
| เซ็นเซอร์เลนส์ซูมแบบออปติคอล | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์โพรบสัมผัส | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์เลเซอร์ | เซ็นเซอร์เลนส์ซูม, เซ็นเซอร์โพรบสัมผัส และเซ็นเซอร์เลเซอร์ | โพรบสัมผัส |
| ไม่มี | Omron Lazer | โมดูลเลเซอร์ | Omron Lazer | โมดูลเลเซอร์ |
| ไม่มี | Omron Lazer | Omron Lazer | เวอร์ชันซอฟต์แวร์ | เวอร์ชันซอฟต์แวร์ |
| iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 | รุ่นและข้อมูลจำเพาะของเครื่องวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่: |
รุ่น
| ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A |
| 523-180H |
AutoVision542A |
523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L | AutoVision432B |
| 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L | AutoVision432C |
| 523-380H | AutoVision542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L | AutoVision432D |
| 523-480H | AutoVision542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L | รุ่น |
| ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A |
| 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q | AutoVision1082B |
| 523-280M | AutoVision12102B | 523-280N | AutoVision15122B | 523-280P | AutoVision18122B | 523-280Q | AutoVision1082C |
| 523-380M | AutoVision12102C | 523-380N | AutoVision15122C | 523-380P | AutoVision18122C | 523-380Q | AutoVision1082D |
| 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q | รุ่น |
| ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A |
| 523-180R | SinoVision342A | 528-180H | SinoVision452A | 528-180J | SinoVision562A | 528-180K | AutoVision26162B |
| 523-280R | SinoVision342B | 528-280H | SinoVision452B | 528-280J | SinoVision562B | 528-280K | AutoVision26162C |
| 523-380R | SinoVision342C | 528-380H | SinoVision452C | 528-380J | SinoVision562C | 528-380K | AutoVision26162D |
| 523-480R | SinoVision342D | 528-480H | SinoVision452D | 528-480J | SinoVision562D | 528-480K | ตารางแนะนำพื้นที่การวัดเครื่องวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่: |
ระยะเคลื่อนที่
| รุ่น | ความแม่นยำ | ระยะเคลื่อนที่แกน X มม. | ระยะเคลื่อนที่แกน Y มม. | ระยะเคลื่อนที่มาตรฐานแกน Z มม. | แกน Z สูงสุด | ระยะเคลื่อนที่แบบกำหนดเอง มม. E1x,y | |
| E1z | 300X400X200 | ||||||
| SinoVision342 | 1.2+L/200 | 3.0+L/200 | 5.0+L/200 | 1000X800X200 | 1800X1200X200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 |
| SinoVision452 | 500 | 600 | 1000X800X200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 | ||
| SinoVision562 | 600 | 800 | 600 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 | ||
| AutoVision432 | 1.8+L/200 | 4.0+L/200 | 5.0+L/200 | 1800X1200X200 | 1000X800X200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 |
| AutoVision542 | 400 | 1000X800X200 | 600 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 | ||
| AutoVision652 | 500 | 600 | 800 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 | ||
| AutoVision862 | 600 | 800 | 1000 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 | ||
| AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 1500 | 1000 | 1200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1800X1200X200 |
| AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1500 | 1200 | 1800 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1800X1200X200 |
| AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1500 | 1800 | 2000 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1800X1200X200 |
| AutoVision18122 | 3.5+L/200 | 5.0+L/200 | 1500 | 1800 | 200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า |
| AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า |
| AutoVision26162 | 1600 | 2600 | 200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | ||
