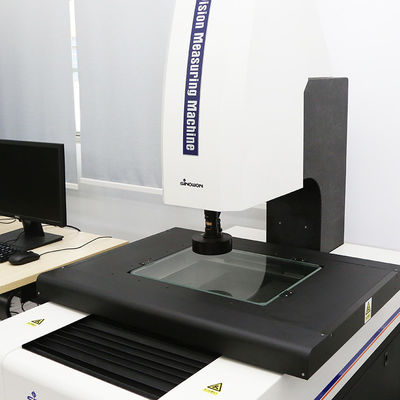

เครื่องวัดวิสัยทัศน์อัตโนมัติแบบคานยื่น 3 มิติ MVS-322 ซีรีส์
ซีรีส์ MVS เป็นเครื่องวัดวิสัยทัศน์อัตโนมัติแบบแม่นยำแบบคานยื่นที่พัฒนาขึ้นสำหรับการวัด GD&T มีคุณสมบัติการควบคุมอัตโนมัติสามแกน, การโฟกัสอัตโนมัติ, การควบคุมแสงสว่างอัตโนมัติ, การกำหนดค่าฮาร์ดแวร์และซอฟต์แวร์ที่เหมาะสมที่สุด และสามารถวัดขนาดเชิงเส้นและขนาดทางเรขาคณิตได้
ลักษณะผลิตภัณฑ์:
ข้อมูลจำเพาะ:
| สินค้า | เครื่องวัดวิสัยทัศน์อัตโนมัติแบบคานยื่นความแม่นยำสูง ซีรีส์ MVS | |||
| รุ่น | MVS-322 | MVS-432 | MVS-542 | |
| ระยะเคลื่อนที่แกน X/Y | (300*200)มม. | (400*300)มม. | (500*400)มม. | |
| ระยะเคลื่อนที่แกน Z | 200มม. | |||
| สเกลเชิงเส้นแกน X/Y/Z | ความละเอียดสเกลเชิงเส้นยุโรป: 0.5um | |||
| โหมดการนำทาง | รางนำเชิงเส้นความแม่นยำระดับ P, รางเลื่อนคู่แบบรางคู่ | |||
| โหมดการทำงาน | ตัวควบคุมจอยสติ๊ก, การทำงานด้วยเมาส์, โปรแกรมตรวจจับอัตโนมัติ | |||
| ความแม่นยำ* |
แกน XY: ≤2.0+L/200(um) |
|||
| แกน Z: ≤5.0+L/200(um) | ||||
| ความสามารถในการทำซ้ำ | 2um | |||
|
การส่องสว่าง ระบบ |
คอนทัวร์ | ไฟส่องสว่างคอนทัวร์ LED แบบขนาน | ||
| คอนทัวร์ | ไฟส่องสว่างพื้นผิว LED 5 วงแหวน 8 ส่วนที่ปรับได้แบบไม่มีขั้นบันได 0~255 | |||
| ระบบวิดีโอ** | กล้องดิจิทัลความละเอียดสูง 1/2.9"/1.6Mpixel | |||
| เลนส์ป้อนกลับอิเล็กทรอนิกส์แบบแมนนวล 8.3X；กำลังขยายทางแสง: 0.6X~5.0X; กำลังขยายวิดีโอ: 20X~170X (จอภาพ 21.5”) | ||||
| ซอฟต์แวร์การวัด | iMeasuring | |||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | |||
| ภาษา | อังกฤษ, จีนตัวย่อ, จีนดั้งเดิม, สามารถเพิ่มภาษาอื่นๆ ได้ | |||
| สภาพแวดล้อมการทำงาน | อุณหภูมิ 20℃±2℃, การเปลี่ยนแปลงอุณหภูมิ<1℃/ชม.; ความชื้น 30%~80%RH; การสั่นสะเทือน<0.02g's, ≤15Hz. | |||
| แหล่งจ่ายไฟ | AC220V/50Hz; 110V/60Hz | |||
| ความจุในการรับน้ำหนัก | 25Kg~50Kg | |||
| ขนาด (กว้างxลึกxสูง) | (1146*720*1664)มม. | (1331*840*1664)มม. | (1257*920*1640)มม. | |
| ขนาดบรรจุภัณฑ์ (กว้างxลึกxสูง) | (1290*970*1920)มม. | (1390*1060*1940)มม. | (1450*1170*1900)มม. | |
| น้ำหนักสุทธิ | 380Kg | 450Kg | 600Kg | |
คำอธิบายรุ่นการกำหนดค่าผลิตภัณฑ์ (ตัวอย่างด้วย MVS-322):
| หมวดหมู่สินค้า | 2.5D | 3D | 2.5D | 3D |
| สินค้า |
วิสัยทัศน์อัตโนมัติ 2.5D เครื่องวัด |
3D อัตโนมัติ การติดต่อ & วิสัยทัศน์ เครื่องวัด |
2.5D อัตโนมัติ เลเซอร์สแกน & วิสัยทัศน์ เครื่องวัด |
3D อัตโนมัติหลายเซ็นเซอร์ เครื่องวัด |

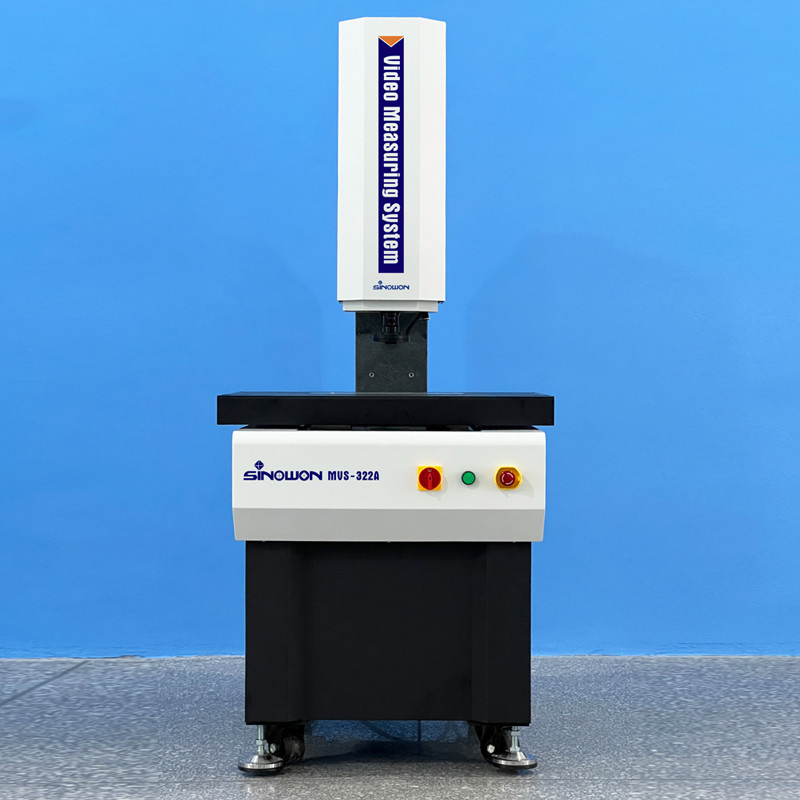

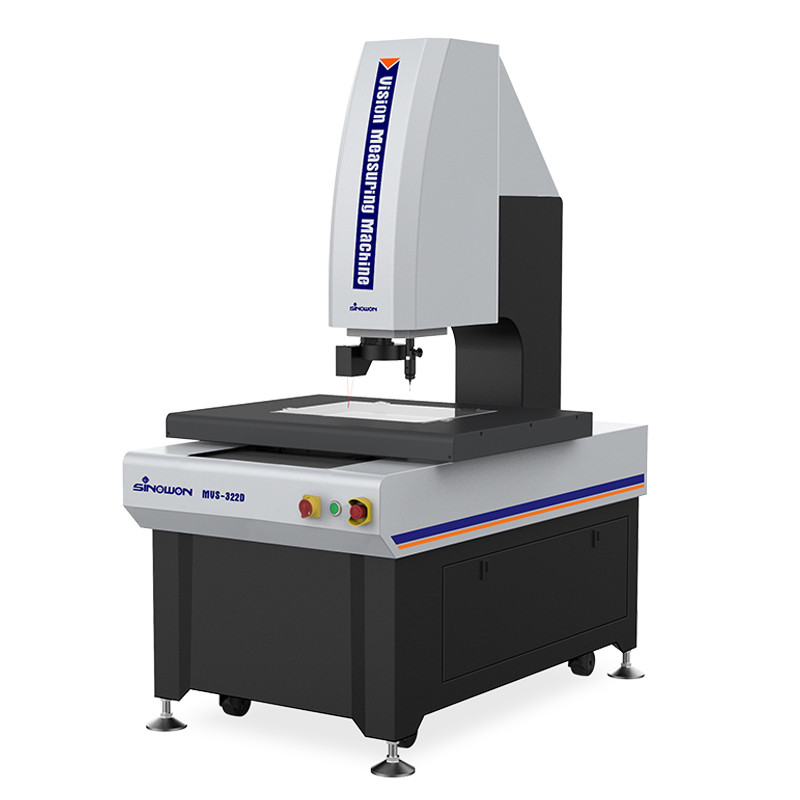

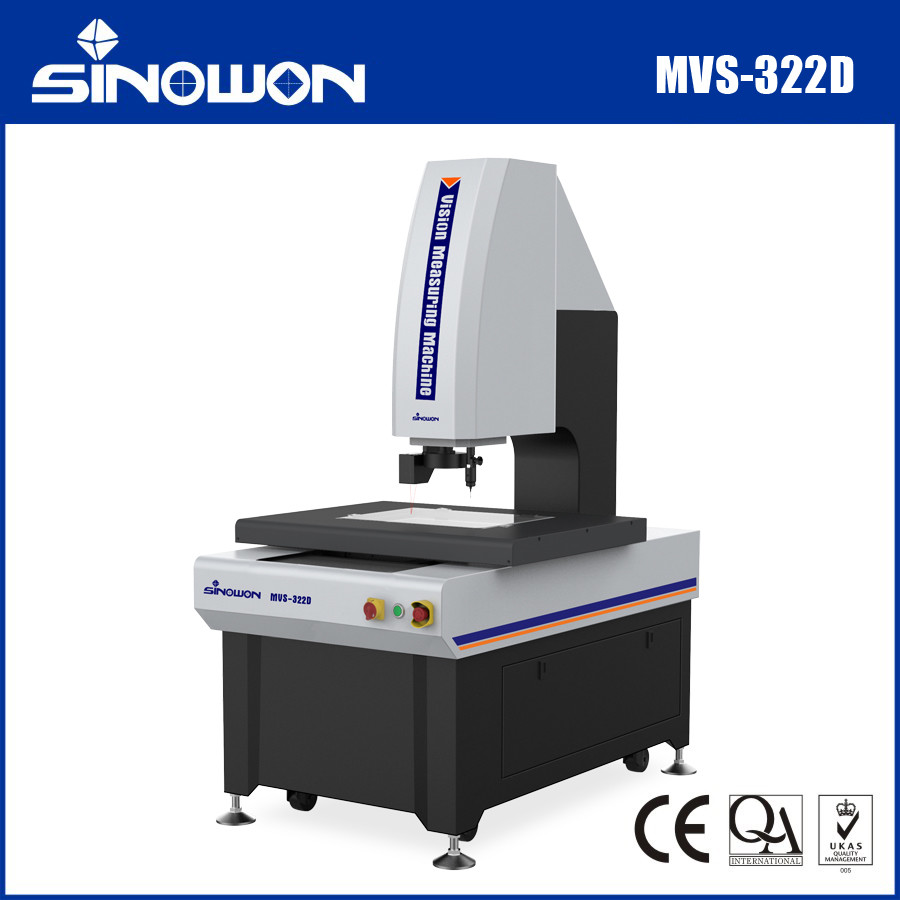

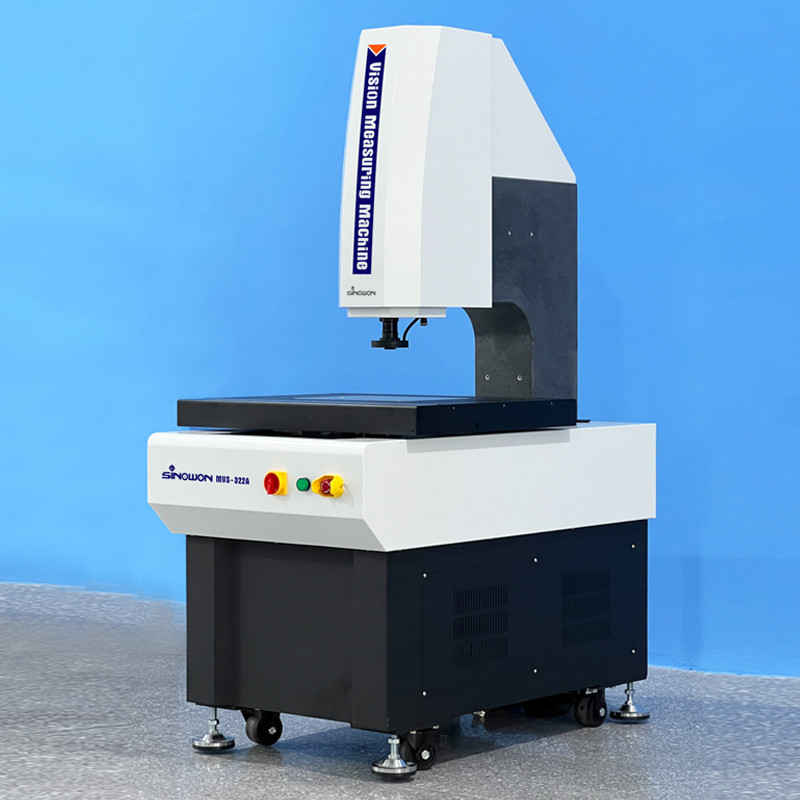

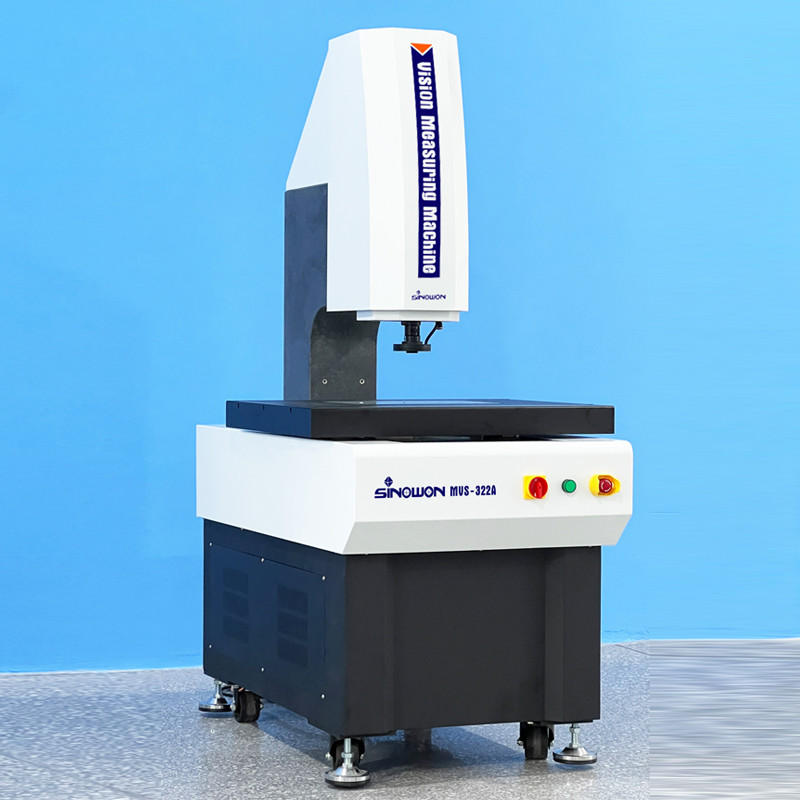

| รุ่น | MVS-322A | MVS-322B | MVS-322C | MVS-322D |
| ประเภท | A | B | C | D |
| ความสำคัญ | เซ็นเซอร์เลนส์ซูมแบบออปติคัล | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์โพรบสัมผัส | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์เลเซอร์ | เซ็นเซอร์เลนส์ซูม, เซ็นเซอร์โพรบสัมผัส และเซ็นเซอร์เลเซอร์ |
| โพรบสัมผัส | ไม่มี | MCP-Kit1 | ไม่มี | MCP-Kit1 |
| โมดูลเลเซอร์ | ไม่มี | ไม่มี | เลเซอร์ Omron | เลเซอร์ Omron |
| เวอร์ชันซอฟต์แวร์ | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
รุ่นและข้อมูลจำเพาะของเครื่องวัดวิสัยทัศน์อัตโนมัติแบบคานยื่น:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| MVS-322A | 522-120G | MVS-432A | 522-120H | MVS-542A | 522-120J |
| MVS-322B | 522-220G | MVS-432B | 522-220H | MVS-542B | 522-220J |
| MVS-322C | 522-320G | MVS-432C | 522-320H | MVS-542C | 522-320J |
| MVS-322D | 522-420G | MVS-432D | 522-420H | MVS-542D | 522-420J |
ตารางแนะนำระยะเคลื่อนที่ของเครื่องวัดวิสัยทัศน์อัตโนมัติแบบคานยื่น:
| ระยะเคลื่อนที่ | รุ่น | ความแม่นยำ | ความแตกต่างหลัก | ระยะเคลื่อนที่แกน X มม. | ระยะเคลื่อนที่แกน Y มม. | ระยะเคลื่อนที่มาตรฐานแกน Z มม. | ระยะเคลื่อนที่แบบกำหนดเองสูงสุดของแกน Z มม. | ||
| E1x,y | E1z | สเกลเกรตติ้ง | เลนส์ซูม | ||||||
| 300x200x200 | MVS-322 | 2.0+L/200 | 5.0+L/200 | ไม้บรรทัดเกรตติ้งกระจก 0.5um | เลนส์ป้อนกลับอิเล็กทรอนิกส์แบบแมนนวล | 300มม. | 200มม. | 200มม. | 250มม. |
| MVA-322 | 1.8+L/200 | 4.0+L/200 | ไม้บรรทัดเกรตติ้งโลหะแพทช์ 0.1um | เลนส์ซูมแบบใช้มอเตอร์พร้อมไฟส่องสว่างแบบโคแอกเซียล | |||||
| 400x300x200 | MVS-432 | 2.0+L/200 | 5.0+L/200 | ไม้บรรทัดเกรตติ้งกระจก 0.5um | เลนส์ป้อนกลับอิเล็กทรอนิกส์แบบแมนนวล | 400มม. | 300มม. | 200มม. | 300มม. |
| MVA-432 | 1.8+L/200 | 4.0+L/200 | ไม้บรรทัดเกรตติ้งโลหะแพทช์ 0.1um | เลนส์ซูมแบบใช้มอเตอร์พร้อมไฟส่องสว่างแบบโคแอกเซียล | |||||
| 500x400x200 | MVS-542 | 2.0+L/200 | 5.0+L/200 | ไม้บรรทัดเกรตติ้งกระจก 0.5um | เลนส์ป้อนกลับอิเล็กทรอนิกส์แบบแมนนวล | 500มม. | 400มม. | 200มม. | 400มม. |
| MVA-542 | 1.8+L/200 | 4.0+L/200 | ไม้บรรทัดเกรตติ้งโลหะแพทช์ 0.1um | เลนส์ซูมแบบใช้มอเตอร์พร้อมไฟส่องสว่างแบบโคแอกเซียล | |||||
เครื่องวัดวิสัยทัศน์ภาพวาดโครงสร้าง:
การกำหนดค่าคอมพิวเตอร์ที่แนะนำ:
หัวใจหลักของเครื่องวัดวิสัยทัศน์คือระบบควบคุมและซอฟต์แวร์การวัด และระบบคอมพิวเตอร์เป็นตัวนำหลักของการทำงานทั้งหมด ซึ่งต้องใช้ความเสถียรและความเข้ากันได้สูง กำหนดค่าเดสก์ท็อป Optiplex ประสิทธิภาพสูงและระบบปฏิบัติการที่ได้รับอนุญาตของแท้ WIN 10/11 เพื่อแก้ปัญหาความกังวลของคุณ
บทนำซอฟต์แวร์:
ซอฟต์แวร์ iMeasuring เป็นซอฟต์แวร์การวัดแบบหลายเซ็นเซอร์ระดับมืออาชีพ ซึ่งรวมกับประสบการณ์สิบปีของผู้พัฒนาในอุตสาหกรรมการวิจัยด้านการวัดและซอฟต์แวร์ หลักการออกแบบคือการใช้งานที่เป็นมิตร ฟังก์ชันที่ทรงพลัง ความแม่นยำและความเสถียรสูง และการบำรุงรักษาง่าย
● การออกแบบสถาปัตยกรรมซอฟต์แวร์ที่ยอดเยี่ยมและเป็นแบบอ็อบเจกต์ทั้งหมด เพื่อให้มั่นใจว่าซอฟต์แวร์มีความเสถียรและเชื่อถือได้
● รองรับหลายภาษา ไม่จำเป็นต้องติดตั้งชุดภาษาและเปลี่ยนซอฟต์แวร์ ซึ่งสะดวกสำหรับลูกค้าในพื้นที่
● ซอฟต์แวร์วิเคราะห์สถิติ SPC ระดับมืออาชีพที่เชื่อมต่อกับซอฟต์แวร์การวัด เพื่อให้ตระหนักว่าข้อมูลสามารถส่งออกไปยังฐานข้อมูล SPC ได้โดยอัตโนมัติโดยไม่ต้องดำเนินการด้วยตนเอง
● ซอฟต์แวร์รุ่นเดียวกันจะได้รับการอัปเดตฟรีอย่างถาวร ซึ่งสามารถช่วยลดปัญหาอื่นๆ ให้กับลูกค้าได้
● ด้วยอัลกอริทึมค้นหาขอบที่ทรงพลัง ซึ่งสามารถช่วยให้ได้ขอบของเงาหรือภาพมืด และรับประกันความแม่นยำสูง
● ซอฟต์แวร์สามารถจดจำและวัดเส้น วงกลม ส่วนโค้ง และองค์ประกอบอื่นๆ ได้โดยอัตโนมัติ
● อิงตามองค์ประกอบต่างๆ และจัดหาฟังก์ชันการสร้างองค์ประกอบหลายอย่าง เช่น การแปล การหมุน การแยก การรวมกัน ขนาน แนวตั้ง การสะท้อนสมมาตร จุดตัด เส้นสัมผัส ฯลฯ
● ซอฟต์แวร์มีฟังก์ชันการตั้งค่าจุดพัก ซึ่งสามารถสลับระหว่างการวัดด้วยตนเองและการวัดอัตโนมัติได้อย่างชาญฉลาด
การประยุกต์ใช้อุตสาหกรรม:
เครื่องวัดแสง OMM หรือที่เรียกว่าเครื่องวัดวิสัยทัศน์และเครื่องวัดแบบไม่สัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติ ด้วยการอัปเกรดของอุตสาหกรรมไมโครการผลิตและความแม่นยำสูงสมัยใหม่ จึงใช้วิธีการวัดภาพด้วยแสงแบบไม่สัมผัสสำหรับการวัดที่รวดเร็วและแม่นยำ การวัดขนาดทางเรขาคณิตและค่าความคลาดเคลื่อนทางเรขาคณิตจึงหลีกเลี่ยงไม่ได้
เครื่องวัดแสงเหมาะสำหรับสาขาการใช้งานทั้งหมดเพื่อวัตถุประสงค์ในการวัดพิกัด และมีการใช้กันอย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ เครื่องมือ ฮาร์ดแวร์ พลาสติก และอุตสาหกรรมอื่นๆ เช่น แม่พิมพ์ สกรู โลหะ อุปกรณ์เสริม ยาง บอร์ด PCB สปริง ฮาร์ดแวร์ อิเล็กทรอนิกส์ พลาสติก การบิน อวกาศ ฯลฯ ซึ่งจะเอาชนะข้อบกพร่องของเวอร์เนียร์คาลิปเปอร์ ไมโครมิเตอร์ และโปรเจ็กเตอร์โปรไฟล์แบบดั้งเดิม ซึ่งเป็นเครื่องวัดที่มีความแม่นยำสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง ซึ่งรวมเทคโนโลยีการประมวลผลภาพด้วยแสง เครื่องจักรกล อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะวัดจะถูกขยายโดยระบบกำลังขยายทางแสง หลังจากที่ลักษณะภาพถูกรวบรวมโดยระบบกล้อง CCD และประมวลผลโดยอัลกอริทึมคอมพิวเตอร์และซอฟต์แวร์ สามารถตรวจจับรูปร่างและพื้นผิว ขนาด มุม และตำแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยำต่างๆ ได้โดยอัตโนมัติ การตรวจสอบขนาดเล็กและการควบคุมคุณภาพ ข้อมูลการวัดสามารถนำเข้าสู่ AUTOCAD เพื่อสร้างแบบวิศวกรรมที่สมบูรณ์ และสามารถสร้างเอกสารในรูปแบบ DXF, IGS และรูปแบบอื่นๆ และยังสามารถนำเข้าสู่ซอฟต์แวร์วิเคราะห์สถิติ WORD, EXCEL และ SPC เพื่อสร้าง CPK และรายงานสถิติต่างๆ
