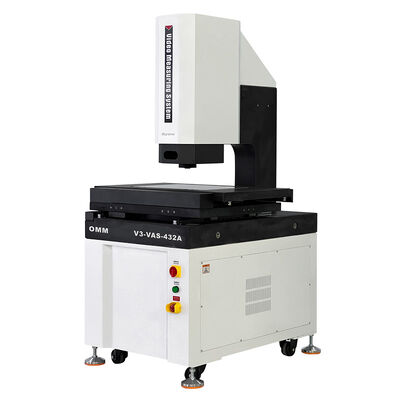

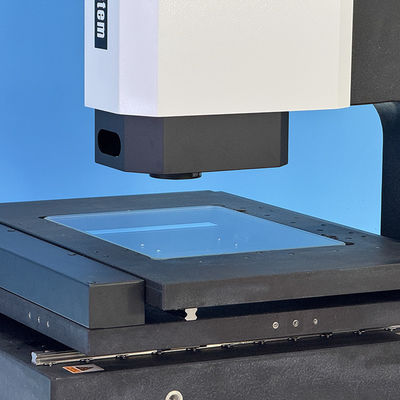

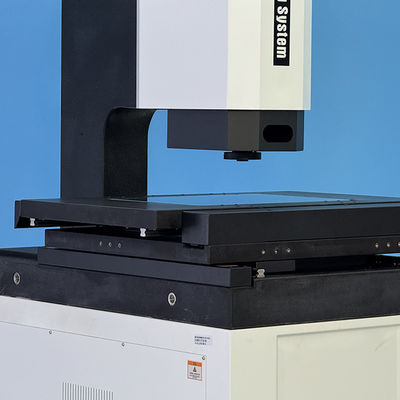

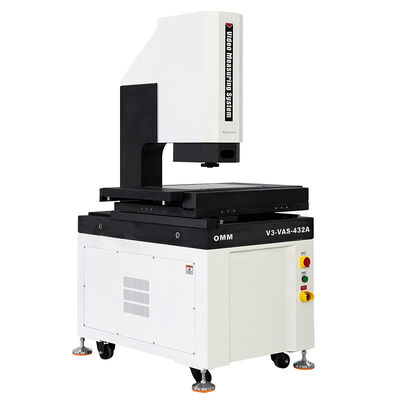

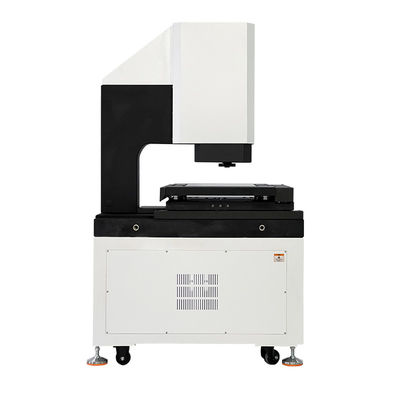

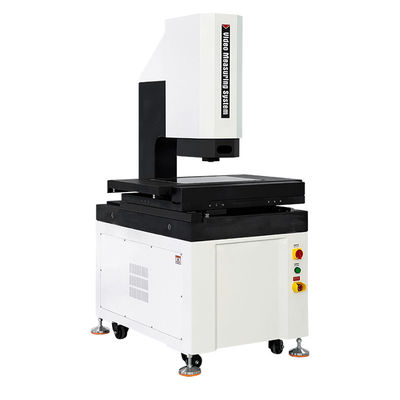

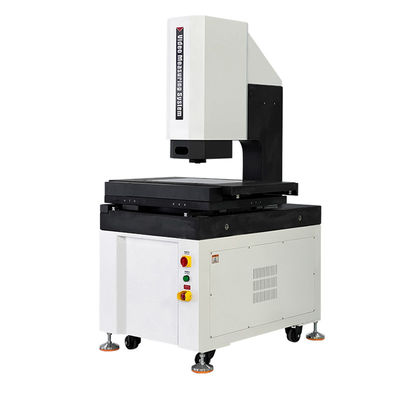

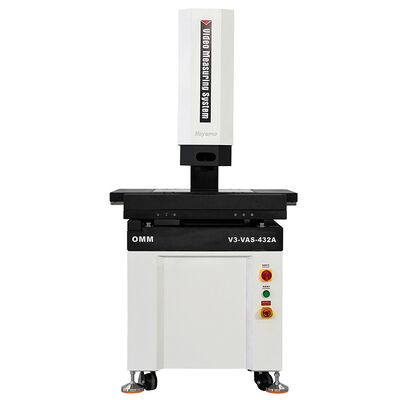

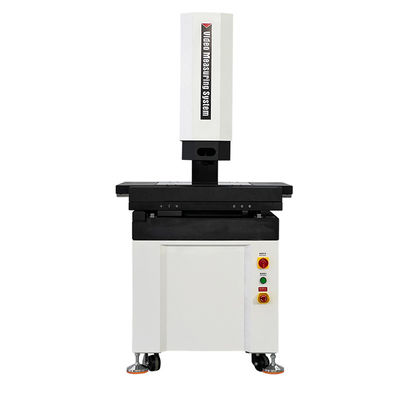

ระบบวัดวีดีโออัตโนมัติ V3ซีรี่ย์
ลักษณะสินค้า:
1. XYZ 3 แกน CNC การควบคุมความแม่นยําอัตโนมัติ, การตั้งตําแหน่งแม่นยํา
2.ฐานแกรนิตและคอลัมน์ถูกนํามาใช้, ความมั่นคงที่ดี
3. เรลนําเส้นแม่นยํา, สกรูลูกกลมและ servo มอเตอร์รับประกันความแม่นยําและความมั่นคงของระบบการเคลื่อนไหว
4. ความละเอียด 0.5μm และการกํากับเครือข่ายความแม่นยําสูงรับประกันความมั่นคงและความน่าเชื่อถือของความแม่นยําของการวัดของระบบ
5กล้องดิจิตอลความละเอียดสูง เพื่อตอบสนองความต้องการในการสังเกตการณ์ที่ชัดเจนและการวัดที่แม่นยํา
6. 6.5X Zoom745 เลนส์ซูมแสงความละเอียดสูง, โซมแม่นยํา, การแก้ไขพิกเซลครั้งเดียว
7. ระบบแสงพื้นผิว LED 5 แหวน, 8 โซนและ 40 ช่องที่ควบคุมด้วยโปรแกรมและระบบแสงเส้นโค้ง LED ตรงกัน ทําให้ระดับความสว่าง 256 ระดับเป็นปัญญา
8โปรแกรมวัดภาพอัตโนมัติ มีพลังและใช้งานง่าย
รายละเอียด:
| สินค้า | ระบบวัดวีดีโออัตโนมัติ V3ซีรี่ย์ | ||||
| รุ่น | V3-322 | V3-432 | V3-542 | V3-652 | |
| การเคลื่อนที่แกน X/Y (มม) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y ((um) | 2.5+L/200 | 3+L/200 | 3+L/200 | 4+L/200 | |
| E2xy ((um) | 3+L/200 | 3.5+L/200 | 4+L/200 | 5+L/200 | |
|
E1z จุดเดียว ความแม่นยํา (mm) |
4+L/200 | 5+L/200 | 5+L/200 | 5+L/200 | |
| การเคลื่อนที่แกน Z (มม.) | 200 (การยกสูงเป็นตัวเลือกถึง 300 mm/400 mm) | ||||
| ความละเอียดของปริมาณ | กล่องแก้วระดับความแม่นยําสูง มีความละเอียด 0.5mm | ||||
| วัสดุของโต๊ะทํางาน | กรานิต | ||||
| ระบบการนําทาง | รถไฟฟ้านําทางเส้นตรงความแม่นยําประเภท P | ||||
| ประเภทของเครื่องขับ | เครื่องยนต์ servo AC/DC เครื่องยนต์ servo + สกรูนําม้วน | ||||
| รูปแบบการทํางาน | มือถือรีโมทคอนโทรล, การทํางานของหนู, โปรแกรมการตรวจจับอัตโนมัติ | ||||
|
การส่องแสง ระบบ |
รูปทรง | การส่องแสงแนวขนาน LED | |||
| พื้นที่ | 0~255 ขั้นที่ปรับได้ 8 ดิวิชั่น LED ระเบิดพื้นผิว | ||||
| โคอาเซียล | ไฟ LED จุดความสว่างสูง | ||||
| ระบบวีดีโอ | 1/3 "กล้องดิจิตอลความละเอียดสูง | ||||
| Zoom745 เลนส์ซูมมือด้วยการเลื่อนขนาดด้วยแสง 0.7X ~ 4.5X และเลื่อนขนาดวีดีโอ 28X ~ 180X | |||||
| โปรแกรมวัด | Vismeasoft | ||||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | ||||
| ภาษา | ภาษาอังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่น ๆ สามารถเพิ่มเติม. | ||||
| สภาพแวดล้อมการทํางาน | อุณหภูมิ 20°C 2°C และการเปลี่ยนแปลงอุณหภูมิน้อยกว่า 1°C/hr; ความชื้น 30% ~ 80% RH; การสั่นสะเทือน < 0.02g, ≤15Hz | ||||
| พลังงาน | 220V/50Hz/10A | ||||
| หมุนหมุนเครื่อง | 0 ~ 30Kg (ความสามารถในการแบกท้าย: 50Kg) | ||||
| ขนาด (WxDxH) mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| น้ําหนักสุทธิ (kg) | 396 | 466 | 560 | 796 | |
| การปรับแต่งแบบไม่จําเป็น | เลนส์ตอบสนองอิเล็กทรอนิกส์ เลนส์ซูมอิเล็กทรอนิกส์ โซนดสัมผัส สเปคตรัมจุดแสงขาว กล้อง 3 มิติ ยานรีโมทบลูทูธไร้สาย | ||||
ความเห็น:
L เป็นความยาวในการวัด, ในมิลลิเมตร, และความแม่นยําในการวัดการโฟกัสแสงของแกน Z มีความสัมพันธ์ที่ดีกับความหยาบของพื้นผิวของชิ้นงานที่จะวัด.ต่ํากว่าค่าความหยาบ Rz, ความแม่นยําในการฟอกซ์ซ้ําที่ดีขึ้น และกลับกัน
การขยายวีดีโอค่อนข้างค่อนข้างและขึ้นอยู่กับขนาดและความละเอียดของจอ
เลนส์เป้าหมายซูมซีรีส์ Zoom745 สามารถติดตั้งเครื่องเล็งขนาด 0.5X และเครื่องเล็งขนาด 2X ตามความต้องการ
การอธิบายรุ่นการตั้งค่าสินค้า(ตัวอย่างกับ V3-322:)
| ประเภทสินค้า | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้า |
2.5D อัตโนมัติ ระบบวัดวีดีโอ |
3D อัตโนมัติ ระบบวัดติดต่อและวิดีโอ |
2.5D อัตโนมัติ ระบบวัดด้วยเลเซอร์และวิดีโอ |
3D อัตโนมัติ มัลติเซนเซอรี่ เครื่องวัด |
| รุ่น | V3-322A | V3-322B | V3-322C | V3-322D |
| ประเภท | A | B | C | D |
| ความสําคัญ |
เลนส์ซูมออปติก เซนเซอร์ |
เครื่องตรวจจับเลนส์ซูมและ เครื่องตรวจจับสัมผัส |
เครื่องตรวจจับเลนส์ซูมและ เซ็นเซอร์เลเซอร์ |
เซ็นเซอร์เลนส์ซูม ติดต่อ ซันเซอร์และเซ็นเซอร์เลเซอร์ |
| โซนสัมผัส | โดยไม่มี | MCP-Kit1 | โดยไม่มี | MCP-Kit1 |
| เซนเซอร์เลเซอร์ | โดยไม่มี | โดยไม่มี | WCS40416 | WCS40416 |
V3รูปแบบและรายละเอียดของระบบวิดีโอวัดอัตโนมัติ:
| รุ่น | รหัส | รุ่น | รหัส |
| V3-322A | 529-120G | V3-432A | 529-120H |
| V3-322B | 529-220G | V3-432B | 529-220H |
| V3-322C | 529-320G | V3-432C | 529-320H |
| V3-322D | 529-420G | V3-432D | 529-420H |
| รุ่น | รหัส | รุ่น | รหัส |
| V3-542A | 529-120J | V3-652A | 529-120K |
| V3-542B | 529-220J | V3-652B | 529-220K |
| V3-542C | 529-320J | V3-652C | 529-320K |
| V3-542D | 529-420J | V3-652D | 529-420K |
V3ระบบวัดภาพอัตโนมัติ ตารางคู่มือการเดินทาง:
| การเดินทาง | รุ่น | ความถูกต้อง | แกน Xการเดินทาง mm | Y Axis การเดินทาง mm | Z Axis การเดินทาง mm | Z-axis การเดินทางตามความต้องการ mm | |
| E1x,y | E1z | ||||||
| 300x200x200 | V3-322 | 2.5+L/200 | 4.0+L/200 | 300 มม. | 200 มม. | 200 มม. | 250 มม. |
| 400x300x200 | V3-432 | 3+L/200 | 5.0+L/200 | 400 มม. | 300 มม. | 200 มม. | 300 มม. |
| 500x400x200 | V3-542 | 3+L/200 | 5.0+L/200 | 500 มม. | 400 มม. | 200 มม. | 400 มม. |
| 600x500x200 | V3-652 | 4+L/200 | 5.0+L/200 | 600 มม. | 400 มม. | 200 มม. | 400 มม. |
SIG ยังมีกล้องสะพานเคลื่อนไหวแบบ gantry ด้วยระยะทางเดินทาง 2000x3000x400mm และระยะทางเดินทางและนิติบุคคลอื่น ๆ สามารถปรับแต่งตามความต้องการของลูกค้าได้
การแนะนําโปรแกรม:
โปรแกรมวัดภาพอัตโนมัติของ VIMSOFT: อินเตอร์เฟซที่เข้าใจง่ายและฟังก์ชันที่แข็งแกร่งช่วยในการวัดอย่างมีประสิทธิภาพ
1.อินเตอร์เฟซที่ใช้ได้ง่าย
ลายแบบง่าย: อินเตอร์เฟซหลักนําเสนอฟังก์ชันหลักด้วยปุ่มที่สามารถเข้าถึงได้ด้วยคลิกเดียว ผู้ใช้สามารถดําเนินการวัดส่วนใหญ่โดยคลิกและลาก
2.ความสามารถในการวัดทางกณิตศาสตร์ที่ก้าวหน้า
l การวัดตัวประกอบทั้งหมด:
l สนับสนุนองค์ประกอบ 2 มิติ / 3 มิติ: จุด, เส้น, กระบวน, วงกลม, สี่เหลี่ยม, กลม, คีย์เวย์ (ลักษณะวงกลมยาว), การเปิดและปิดเส้นโค้ง, ระดับ, กระบอก, คอน, ลูกกลม, เป็นต้น
l ด้วยซอนด์แกน Z หรือเซ็นเซอร์การขยับเลเซอร์ สามารถวัดองค์ประกอบสามมิติ (เช่นพื้นที่โค้งในพื้นที่)และพิกัด/ความยาว/พื้นที่/ปริมาตรสามารถคํานวณโดยตรงหลังจากการตรวจจับขอบ.
l การตรวจจับขอบแม่นยํา:
l การจับกุมขอบอ่อน, ทิศทางการค้นหาที่ปรับได้, เสียง / การกรองขอบหัก
l การฟอกเซอร์และวัดความสูงอัตโนมัติ
l การกําหนดระดับแกนไฟที่ดีที่สุดและทําการวัดความสูง / ความเรียบ
3.การแก้ไขอย่างมีประสิทธิภาพของชิ้นงานชุดที่ซับซ้อน
l การวัดเรียง:
l แอเรอรี่องค์ประกอบ: หลังจากวัดองค์ประกอบตัวเดียวแล้ว ลักษณะที่อยู่ห่างกันเท่ากันทั้งหมดจะถูกผลิตโดยอัตโนมัติ โดยการแปลแอเรอรี่
l แอรรี่ชิ้นงาน: จัดการชุดทั้งหมดโดยอัตโนมัติหลังจากวัดชิ้นเดียว (สนับสนุนโหมดชิ้นเดียว / หลายชิ้น)
l การบูรณาการ CAD:
l สามารถวัดได้โดยอัตโนมัติ โดยการนําเข้าภาพวาด CAD โดยไม่ต้องใช้ตัวอย่างด้วยมือ (เหมาะสําหรับชิ้นส่วนที่ซับซ้อน/มีรูปร่างพิเศษ)
l การเปรียบเทียบการนําทาง:
l กําหนดลักษณะเส้นความหมาย/มุม/วงกลมล่วงหน้าเพื่อการเปรียบเทียบในเวลาจริง
l การนําทางในแผนที่: การเย็บภาพสแกน/พิกเซล เพื่อหาจุดของชิ้นงานขนาดใหญ่หรือหลายลักษณะได้อย่างแม่นยํา
4.โปรแกรมการใช้งานแบบยืดหยุ่น
l กระบวนการอัตโนมัติ:
l ตามการทํางานของผู้ใช้งาน, การวัดลําดับถูกผลิตและการดําเนินงานโปรแกรมถูกควบคุม
l คุณสามารถแก้ไขลําดับของขั้นตอน การใส่หรือลบการปฏิบัติการ และปรับปรุงการทํางาน
l การปรับปรุงชุด:
l ย้ําการทํางานสําหรับการตรวจจับขอบเดียวเพื่อลดการปฏิบัติงานที่ไม่จําเป็น
5.การวิเคราะห์ความอดทนในรูปแบบและตําแหน่ง
l การสนับสนุน GD&T ขนาดเต็ม:
l คํานวณความเรียบ, ความกลม, ความเรียบ, กระบอก, รูปแบบ, ตําแหน่ง, ปารีเลลิสม์, ความตั้ง, มุมรวม, เป็นต้น
l ตราผล NG โดยอัตโนมัติ และหาความเบี่ยงเบนผ่านแผนภูมิภาพ
6.การรายงานข้อมูลและการส่งออก
l รายงานที่กําหนดเอง
l การส่งออกแบบ Excel/Word/TXT (สนับสนุนการปรับตัวแบบ Excel)
l การออกแบบที่เข้ากับ CAD:
l สร้างไฟล์ DXF/IGS สําหรับวิศวกรรมกลับ
7.การบูรณาการหลายอุปกรณ์
l การเชื่อมต่อขยาย:
l รองรับกับซอนด์ เซ็นเซอร์เลเซอร์ เซ็นเซอร์แสงขาว แขนกลและอุปกรณ์อื่น ๆ เพื่อเพิ่มความแม่นยําของการวัดสามมิติ
