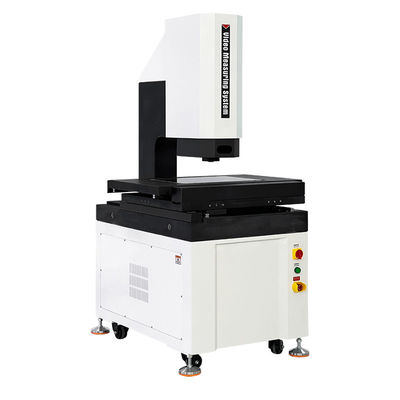

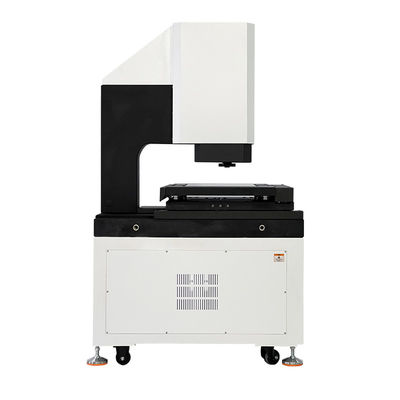

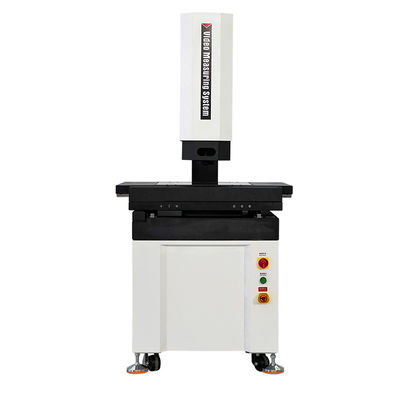

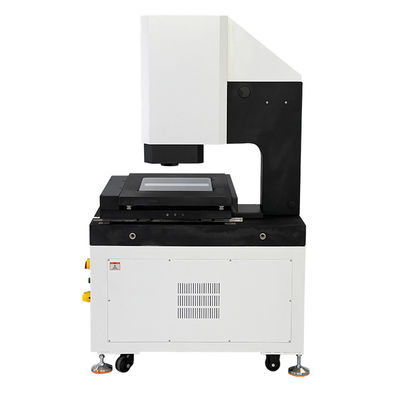

ระบบวัดวิดีโออัตโนมัติ V3 ซีรีส์
คุณลักษณะของผลิตภัณฑ์:
1. ควบคุมความแม่นยำอัตโนมัติ CNC 3 แกน XYZ, ตำแหน่งที่แม่นยำ;
2. ใช้ฐานและเสาหินแกรนิต, เสถียรภาพดี;
3. รางนำเชิงเส้นความแม่นยำ, สกรูบอลและเซอร์โวมอเตอร์ช่วยให้มั่นใจได้ถึงความแม่นยำและความเสถียรของระบบการเคลื่อนที่;
4. ความละเอียด 0.5μm และไม้บรรทัดเกรตติ้งความแม่นยำสูงช่วยให้มั่นใจได้ถึงความเสถียรและความน่าเชื่อถือของความแม่นยำในการวัดของระบบ;
5. กล้องดิจิตอลความละเอียดสูงเพื่อตอบสนองความต้องการในการสังเกตที่ชัดเจนและการวัดที่แม่นยำ;
6. เลนส์ซูมออปติคอลความละเอียดสูง 6.5X Zoom745, ซูมที่แม่นยำ, การแก้ไขพิกเซลครั้งเดียว;
7. ระบบไฟ LED พื้นผิว 5 วงแหวน, 8 โซน และ 40 ช่องสัญญาณที่ควบคุมด้วยโปรแกรม และระบบไฟ LED คอนทัวร์แบบขนาน, ตระหนักถึงระดับความสว่าง 256 ระดับอย่างชาญฉลาด;
8. ซอฟต์แวร์วัดภาพอัตโนมัติมีประสิทธิภาพและใช้งานง่าย
ข้อมูลจำเพาะ:
| สินค้า | ระบบวัดวิดีโออัตโนมัติ V3 ซีรีส์ | ||||
| รุ่น | V3-322 | V3-432 | V3-542 | V3-652 | |
| ระยะเคลื่อนที่แกน X/Y (มม.) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y(um) | 2.5+L/200 | 3+L/200 | 3+L/200 | 4+L/200 | |
| E2xy(um) | 3+L/200 | 3.5+L/200 | 4+L/200 | 5+L/200 | |
|
E1z จุดเดียว ความแม่นยำ (um) |
4+L/200 | 5+L/200 | 5+L/200 | 5+L/200 | |
| ระยะเคลื่อนที่แกน Z (มม.) | 200 (ความสูงเสริมถึง 300 มม./400 มม.) | ||||
| ความละเอียดของสเกล | ไม้บรรทัดเกรตติ้งแก้วความแม่นยำสูงที่มีความละเอียด 0.5um | ||||
| วัสดุโต๊ะทำงาน | หินแกรนิต | ||||
| โหมดนำทาง | รางนำเชิงเส้นความแม่นยำระดับ P | ||||
| ประเภทของไดรฟ์ | เซอร์โวมอเตอร์ AC/เซอร์โวมอเตอร์ DC + สกรูนำแบบหมุน | ||||
| โหมดการทำงาน | ด้ามจับรีโมทคอนโทรล, การทำงานด้วยเมาส์, การตรวจจับอัตโนมัติแบบตั้งโปรแกรม | ||||
|
การส่องสว่าง ระบบ |
คอนทัวร์ | ไฟส่องสว่างคอนทัวร์ LED แบบขนาน | |||
| พื้นผิว | ไฟส่องสว่างพื้นผิว LED แบบแบ่งส่วน 0~255 ปรับได้แบบไม่มีขั้นบันได 8 ส่วน | ||||
| โคแอกเซียล | ไฟ LED จุดความสว่างสูงเสริม | ||||
| ระบบวิดีโอ | กล้องดิจิตอลความละเอียดสูง 1/3" | ||||
| เลนส์ซูม Zoom745 พร้อมกำลังขยายทางแสง 0.7X~4.5X และกำลังขยายวิดีโอ 28X~180X | |||||
| ซอฟต์แวร์วัด | Vismeasoft | ||||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | ||||
| ภาษา | อังกฤษ, จีนตัวย่อ, จีนตัวเต็ม, สามารถเพิ่มเวอร์ชันภาษาอื่นๆ ได้ | ||||
| สภาพแวดล้อมการทำงาน | อุณหภูมิ 20℃ 2℃ และการเปลี่ยนแปลงอุณหภูมิน้อยกว่า 1℃/ชม.; ความชื้น 30% ~ 80% RH; การสั่นสะเทือน< 0.02g's, ≤15Hz | ||||
| แหล่งจ่ายไฟ | 220V/50Hz/10A | ||||
| แบริ่งเครื่อง | 0~30Kg (ความสามารถในการรับน้ำหนักสูงสุด: 50Kg) | ||||
| ขนาด (กว้างxลึกxสูง) มม. | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| น้ำหนักสุทธิ (กก.) | 396 | 466 | 560 | 796 | |
| การกำหนดค่าเสริม | เลนส์ป้อนกลับอิเล็กทรอนิกส์, เลนส์ซูมไฟฟ้า, โพรบสัมผัส, สเปกตรัมจุดแสงสีขาว, กล้อง 3 มิติ, รีโมทคอนโทรล Bluetooth ไร้สาย | ||||
หมายเหตุ:
L หมายถึงความยาวในการวัดเป็นมิลลิเมตร และความแม่นยำในการวัดโฟกัสทางแสงของแกน Z มีความสัมพันธ์อย่างมากกับความขรุขระของพื้นผิวของชิ้นงานที่จะวัด ยิ่งค่าความขรุขระ Rz ต่ำเท่าใด ความแม่นยำในการโฟกัสซ้ำก็จะยิ่งดีขึ้น และในทางกลับกัน
กำลังขยายวิดีโอเป็นค่าโดยประมาณและขึ้นอยู่กับขนาดและความละเอียดของจอภาพ
เลนส์วัตถุประสงค์ซูมซีรีส์ Zoom745 สามารถติดตั้งแว่นขยาย 0.5X และแว่นขยาย 2X ได้ตามต้องการ
คำอธิบายรุ่นการกำหนดค่าผลิตภัณฑ์(ตัวอย่างด้วย V3-322):
| หมวดหมู่สินค้า | 2.5D | 3D | 2.5D | 3D |
| สินค้า |
2.5D อัตโนมัติ ระบบวัดวิดีโอ |
3D อัตโนมัติ ระบบวัดสัมผัสและวิดีโอ |
2.5D อัตโนมัติ ระบบวัดเลเซอร์สแกนและวิดีโอ |
3D อัตโนมัติ Multisensory เครื่องวัด |
| รุ่น | V3-322A | V3-322B | V3-322C | V3-322D |
| ประเภท | A | B | C | D |
| ความสำคัญ |
เลนส์ซูมออปติคอล เซ็นเซอร์ |
เซ็นเซอร์เลนส์ซูมและ เซ็นเซอร์โพรบสัมผัส |
เซ็นเซอร์เลนส์ซูมและ เซ็นเซอร์เลเซอร์ |
เลนส์ซูม, สัมผัส เซ็นเซอร์โพรบและเซ็นเซอร์เลเซอร์ |
| โพรบสัมผัส | ไม่มี | MCP-Kit1 | ไม่มี | MCP-Kit1 |
| เซ็นเซอร์เลเซอร์ | ไม่มี | ไม่มี | WCS40416 | WCS40416 |
V3 รุ่นและข้อมูลจำเพาะของระบบวัดวิดีโออัตโนมัติ:
| รุ่น | รหัส | รุ่น | รหัส |
| V3-322A | 529-120G | V3-432A | 529-120H |
| V3-322B | 529-220G | V3-432B | 529-220H |
| V3-322C | 529-320G | V3-432C | 529-320H |
| V3-322D | 529-420G | V3-432D | 529-420H |
| รุ่น | รหัส | รุ่น | รหัส |
| V3-542A | 529-120J | V3-652A | 529-120K |
| V3-542B | 529-220J | V3-652B | 529-220K |
| V3-542C | 529-320J | V3-652C | 529-320K |
| V3-542D | 529-420J | V3-652D | 529-420K |
V3 ตารางแนะนำการเดินทางของระบบวัดวิดีโออัตโนมัติ:
| การเดินทาง | รุ่น | ความแม่นยำ | แกน X ระยะเคลื่อนที่ มม. | ระยะเคลื่อนที่แกน Y มม. | ระยะเคลื่อนที่แกน Z มม. | ระยะเคลื่อนที่ที่กำหนดเองของแกน Z มม. | |
| E1x,y | E1z | ||||||
| 300x200x200 | V3-322 | 2.5+L/200 | 4.0+L/200 | 300 มม. | 200 มม. | 200 มม. | 250 มม. |
| 400x300x200 | V3-432 | 3+L/200 | 5.0+L/200 | 400 มม. | 300 มม. | 200 มม. | 300 มม. |
| 500x400x200 | V3-542 | 3+L/200 | 5.0+L/200 | 500 มม. | 400 มม. | 200 มม. | 400 มม. |
| 600x500x200 | V3-652 | 4+L/200 | 5.0+L/200 | 600 มม. | 400 มม. | 200 มม. | 400 มม. |
SIG ยังมีกล้องสะพานเคลื่อนที่แบบแกน, โดยมีระยะการเดินทาง 2000x3000x400 มม. และระยะการเดินทางและข้อมูลจำเพาะอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า
บทนำซอฟต์แวร์:
ซอฟต์แวร์วัดภาพอัตโนมัติ VIMSOFT: อินเทอร์เฟซที่ใช้งานง่ายและฟังก์ชันอันทรงพลังช่วยงานการวัดที่มีประสิทธิภาพ
1. อินเทอร์เฟซที่เป็นมิตรกับผู้ใช้
เค้าโครงง่ายๆ: อินเทอร์เฟซหลักแสดงฟังก์ชันหลักด้วยปุ่ม ซึ่งสามารถเข้าถึงได้ด้วยคลิกเดียว ผู้ใช้สามารถดำเนินการวัดส่วนใหญ่ให้เสร็จสิ้นได้โดยการคลิกและลาก
2. ความสามารถในการวัดทางเรขาคณิตขั้นสูง
l การวัดปัจจัยทั้งหมด:
l รองรับองค์ประกอบ 2D/3D: จุด, เส้น, ส่วนโค้ง, วงกลม, สี่เหลี่ยม, วงรี, ร่องลิ่ม (คุณสมบัติวงกลมยาว), เส้นโค้งเปิดและปิด, ระนาบ, ทรงกระบอก, กรวย, ทรงกลม ฯลฯ
l ด้วยโพรบแกน Z หรือเซ็นเซอร์การกระจัดด้วยเลเซอร์ สามารถวัดองค์ประกอบสามมิติ (เช่น พื้นผิวโค้งเชิงพื้นที่) และสามารถคำนวณพิกัด/ความยาว/พื้นที่/ปริมาตรได้โดยตรงหลังจากการตรวจจับขอบ
l การตรวจจับขอบที่แม่นยำ:
l การจับภาพขอบที่อ่อนแอ, ทิศทางการค้นหาที่ปรับได้, การกรองเสียงรบกวน/ขอบที่ขาด
l โฟกัสอัตโนมัติและการวัดความสูง;
l กำหนดระนาบโฟกัสที่ดีที่สุดอย่างชาญฉลาดและตระหนักถึงการวัดความสูง/ความเรียบ
3. โซลูชันที่มีประสิทธิภาพของชิ้นงานแบบแบทช์ที่ซับซ้อน
l การวัดอาร์เรย์:
l อาร์เรย์องค์ประกอบ: หลังจากวัดองค์ประกอบเดียวแล้ว คุณสมบัติที่เท่ากันทั้งหมดจะถูกสร้างขึ้นโดยอัตโนมัติโดยการแปลอาร์เรย์
l อาร์เรย์ชิ้นงาน: ประมวลผลทั้งชุดโดยอัตโนมัติหลังจากวัดชิ้นเดียว (รองรับโหมดตัวยึดเดียว/หลายตัว)
l การรวม CAD:
l สามารถวัดได้โดยอัตโนมัติโดยการนำเข้าภาพวาด CAD โดยไม่ต้องสุ่มตัวอย่างด้วยตนเอง (เหมาะอย่างยิ่งสำหรับชิ้นส่วนที่มีรูปร่างซับซ้อน/พิเศษ)
l การนำทางเปรียบเทียบ:
l เส้น/มุม/วงกลมอ้างอิงที่ตั้งไว้ล่วงหน้าสำหรับการเปรียบเทียบแบบเรียลไทม์
l การนำทางแผนที่: เย็บภาพที่สแกน/พิกเซลเพื่อระบุตำแหน่งชิ้นงานขนาดใหญ่หรือหลายคุณสมบัติได้อย่างแม่นยำ
4. โปรแกรมผู้ใช้ที่ยืดหยุ่น
l กระบวนการอัตโนมัติ:
l ตามการทำงานของผู้ใช้ ลำดับการวัดจะถูกสร้างขึ้นและการดำเนินการของโปรแกรมจะถูกควบคุม
l คุณสามารถแก้ไขลำดับของขั้นตอน แทรกหรือลบการดำเนินการ และปรับแต่งเวิร์กโฟลว์
l การเพิ่มประสิทธิภาพแบบแบทช์:
l ทำซ้ำงานสำหรับการตรวจจับขอบเดียวเพื่อลดการดำเนินการที่ไม่จำเป็น
5. การวิเคราะห์ความคลาดเคลื่อนของรูปแบบและตำแหน่ง
l รองรับ GD&T ขนาดเต็ม:
l คำนวณความตรง, ความกลม, ความเรียบ, ความเป็นทรงกระบอก, โปรไฟล์, ตำแหน่ง, ความขนาน, แนวตั้ง, ความเข้มข้น ฯลฯ
l ทำเครื่องหมายผลลัพธ์ NG โดยอัตโนมัติ และระบุค่าเบี่ยงเบนผ่านแผนภูมิภาพ
6. การรายงานและการส่งออกข้อมูล
l รายงานที่กำหนดเอง:
l ส่งออกรูปแบบ Excel/Word/TXT (รองรับการปรับแต่งเทมเพลต Excel)
l เอาต์พุตที่เข้ากันได้กับ CAD:
l สร้างไฟล์ DXF/IGS สำหรับวิศวกรรมย้อนกลับ
7. การรวมอุปกรณ์หลายเครื่อง
l การเชื่อมต่อเพิ่มเติม:
l เข้ากันได้กับโพรบ, เซ็นเซอร์เลเซอร์, เซ็นเซอร์แสงสีขาว, แขนกล และอุปกรณ์อื่นๆ เพื่อปรับปรุงความแม่นยำของการวัดสามมิติ
