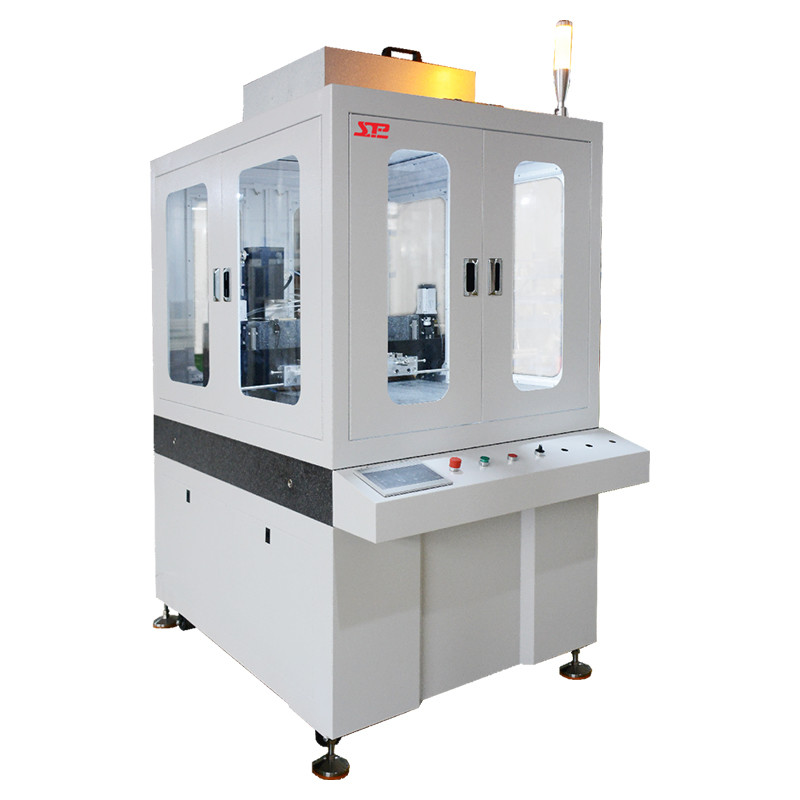

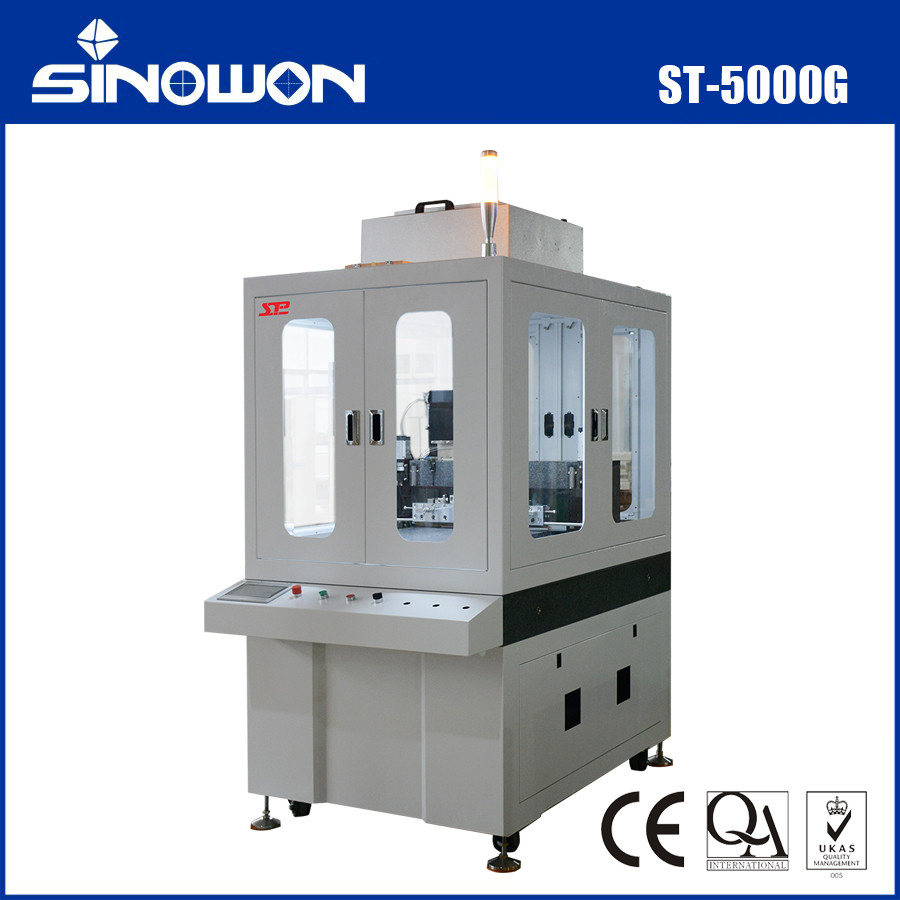

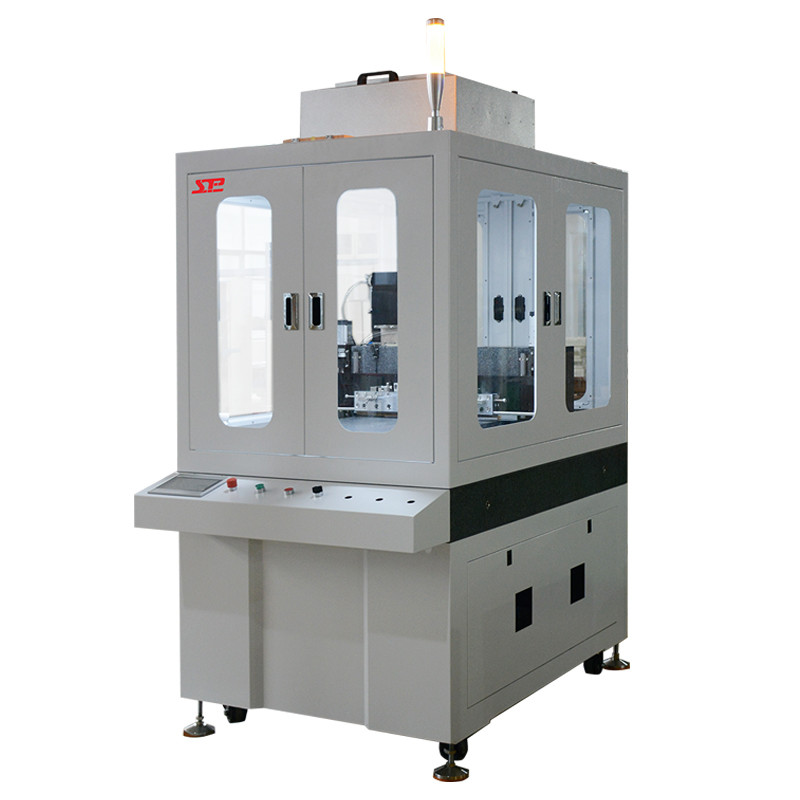

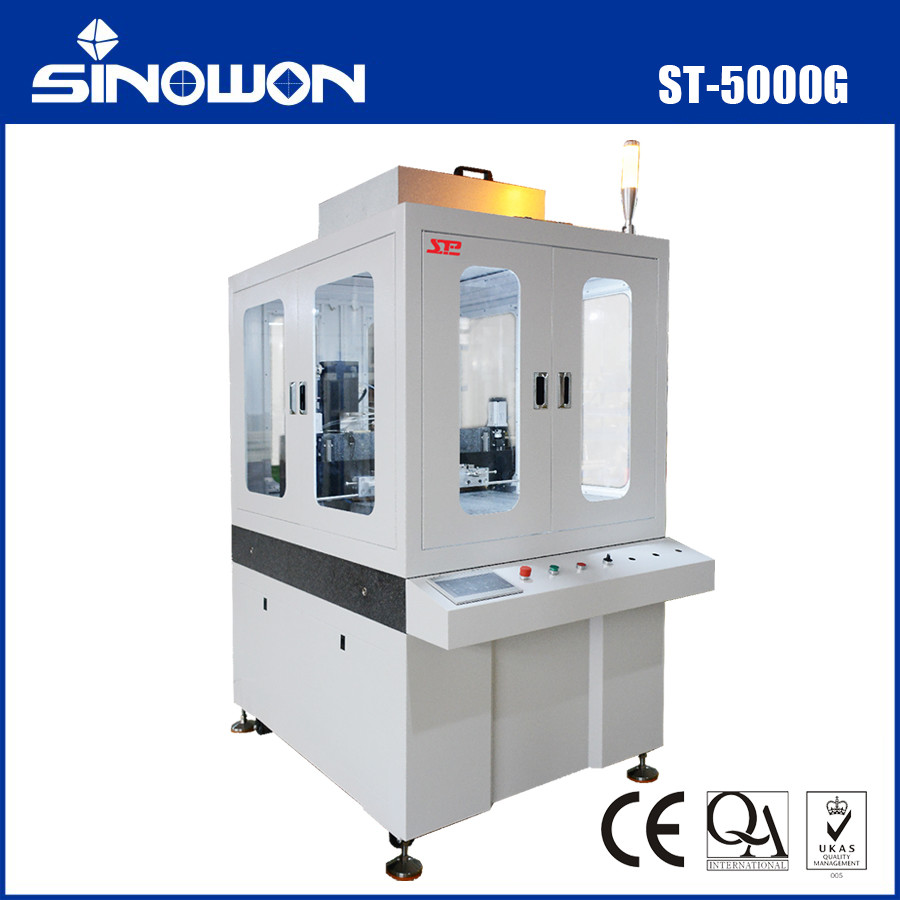

ST-5000G เครื่องทดสอบเคลือบช่องเจาะแม่นยํา
ครับ
สินค้าฉันการนําเข้า:
ST-5000G Precision Coating Experimental Coating Machine เป็นเครื่องเคลือบทดลองชนิดใหม่ที่มีความละเอียดสูง ความน่าเชื่อถือสูงและความมั่นคงสูง คุณสมบัติของอุปกรณ์คือ:ด้วยปั๊มเล็บความละเอียดสูงที่ผลิตและพัฒนาเอง และการเจาะเจาะความละเอียดสูง, ยาเหลวถูกเคลือบอย่างเท่าเทียมกันบนพื้นฐานที่แข็งแรงเพื่อจัดทําเคลือบบางพื้นที่ใหญ่ที่มีความหนาของแผ่นย่อยสูง
ปริมาตรของอุปกรณ์:
สับสราตที่ใช้ได้:
| (1) | ขนาดของพื้นฐาน | 500 มม*500 มม |
| (2) | ความเรียบของสับสราท | < 10 u |
| (3) | ความชื้นของสับสราท | < 15° |
| (4) | อุณหภูมิของสับสราท | 23±2°C |
น้ําเหลวที่ใช้ได้:
| (1) | แบบ | Isopropanol, DMF, DMSO และสารละลายอินทรีย์อื่น ๆ หรือสารละลายผสมอื่น ๆ |
| (2) | ความแน่น | 1 ~ 70CPS |
| (3) | ปริมาณของสารแข็ง | 7% ~ 50% |
ผลประกอบการกระบวนการอุปกรณ์:
| (1) | วิธีการสร้างหนัง | การเคลือบช่อง |
| (2) | ความแน่น | 300nm ~ 10um ((หนังแห้ง) |
| (3) | ความเหมือนกันในการสร้างหนัง | ≤ 5% ในฟิล์ม, ≤ 5% ระหว่างฟิล์ม |
การเคลือบ:
| จํานวน | โครงการ | ปริมาตรเทคนิค | คําสังเกต |
| 1 | วัสดุ | SUS630 | |
| 2 | ความกว้างที่เคลือบ | 450 มม. | |
| 3 | ความเรียบ/ตรง | ≤3m | |
| 4 | ความหยาบคายของแสง | Ra≤0.025 | |
| 5 | ช่องว่าง | ประเภทของกระปุก, ความเท่าเทียมกันของความหนาของกระปุก ≤±2um | |
| 6 | ระยะการปรับช่องว่าง | ≤±10um | |
| 7 | ยกเว้นช่วงขอบ | ≤ 10 มม | |
| 8 | หน่วยป้องกันการชนหัวเคลือบ | มันต่ํากว่าริมฝีปากถึง 20 ยูเมตร ซึ่งป้องกันริมฝีปากให้ไม่ชนกัน | |
| 9 | การแก้ไขหัวเคลือบ | มันถูกแก้ไขโดยอัตโนมัติโดยเซ็นเซอร์ความละเอียดสูงเส้นตรงการย้าย | |
| 10 | การออกแบบระบายน้ํากระบอก | ห้องเจาะเป็นระดับสูงและมีระดับสูงของรู vesicle |
ปั๊มเคลือบ:
| จํานวน | โครงการ | ปริมาตรเทคนิค | คําสังเกต |
| 1 | วัสดุส่วนตัวของปั๊ม | SUS316L | |
| 2 | วัสดุแหวนปิด | ปริมณฑลทนทานต่อการกัดกร่อน | |
| 3 | ปริมาณปั๊ม | 5 มล | |
| 4 | การควบคุมการขับเคลื่อน | เครื่องยนต์เซอร์โว โครงกลม | |
| 5 | ความละเอียดการควบคุมน้ําลาย | 0.01ul/s | |
| 6 | เวลาตอบสนอง | 0.01s | |
| 7 | ความเร็วของน้ําลาย | 0~2000ul/s | |
| 8 | ความเร่งสูงสุดของกระเทียม | 2000ul/s2 | |
| 9 | การตั้งค่าฟังก์ชัน |
1) ปั๊มอาหารของเหลวช่วยลดความดันโดยอัตโนมัติหลังจากการเติมน้ํา 2)ฟังก์ชันชะลอการปล่อยของเหลว 3) ฟังก์ชันการดูดกลับปลายทาง 4)ฟังก์ชันการระบายน้ําอัตโนมัติ 5)การปรับเคลือบหลายระยะ |
|
| จํานวน | โครงการ | ปริมาตรเทคนิค |
| 1 | จํานวนแกน Z | สอง |
| 2 | ความละเอียดของแกน Z | 0. 1 ม |
| 3 | การควบคุมการขับเคลื่อนแกน Z | เครื่องยนต์เซอร์โว โชว์เกรดการบด รถไฟฟ้านําทาง |
| 4 | ความซ้ําซ้ําในแกน Z | ≤5um |
| 5 | ระยะความเร็วแกน Z | 0~50mm/s |
| 6 | ประเภทการขับเคลื่อนแกน Y | เครื่องขับเคลื่อนบนแพลตฟอร์ม |
| 7 | การควบคุมการขับเคลื่อนแกน Y | เครื่องยนต์เซอร์โว โชว์เกรดการบด รถไฟฟ้านําทาง |
| 8 | ระยะความเร็วแกน Y | 0~200mm/s |
| 9 | ความแม่นยําของพื้นที่เคลื่อนไหวแกน Y | ดีกว่า ± 5m |
| 10 | ความซ้ําซ้ําในแกน Y | ≤5um |
| 11 | การตั้งค่าฟังก์ชัน |
1) ความเร่งและความช้าของเคลือบสามารถตั้งและปรับ 2) การปรับช่องว่างเคลือบ 3) ปรับช่องว่างของการถอนปลาย; |
พลาตฟอร์มเคลือบ:
| จํานวน | โครงการ | ปริมาตรเทคนิค | คําสังเกต |
| 1 | วัสดุ | กรานิตเกรด 000 | |
| 2 | ปรับตัวตามขนาดของพื้นฐาน | 500*500 มม. | |
| 3 | ความเรียบของพื้นผิว | ความเรียบ≤±5mm | |
| 4 | การตั้งตําแหน่งของสับสราท | การดึงดูดในระยะว่างของแพลตฟอร์ม | |
| 5 | การสอดคล้องสับสราท | คู่มือ | |
| 6 | เลือกและวางแท็บเล็ต | คู่มือ |
ระบบส่งของเหลว
| จํานวน | โครงการ | ปริมาตรเทคนิค | คําสังเกต |
| 1 | วัสดุท่อ | PFA | |
| 2 | ถังน้ําเหลว | วัสดุถอนเปลือก ขนาด 100 ml | |
| 3 | วิธีการให้ของเหลว | ถังมีความดัน | |
| 4 | ล้างถัง | ผลิตจากสแตนเลส |
หน่วยทําความสะอาดการเคลือบก่อน:
| จํานวน | โครงการ | ปริมาตรเทคนิค | คําสังเกต |
| 1 | วิธีการเคลือบก่อน | พลาตฟอร์มการเคลือบก่อน | |
| 2 | การทําความสะอาดลิป | คู่มือ | |
| 3 | ใส่น้ําในถังและระบายน้ํา | ใช้เมื่ออุปกรณ์ไม่ทํางาน, ท่อสะอาด, และขยะถูกปล่อย |
|
จํานวน |
โครงการ | ปริมาตรเทคนิค | คําสังเกต |
| 1 | หน้าจอสัมผัส | พลาตฟอร์มการเคลือบก่อน | |
| 2 | ฟังก์ชันบันทึกบันทึก | กระบวนการเคลือบของแต่ละชั้นรองสามารถดูได้ รวมถึงปารามิเตอร์ความเร็วและตําแหน่งของแต่ละแกนของเครื่องเคลือบในแต่ละจุดในกระบวนการเคลือบ | |
| 3 | อนุญาตการใช้งาน |
มีการใช้อนุญาตการทํางาน 3 แบบในการเข้าระบบ การกระทํามือ, ครึ่งอัตโนมัติ, และอัตโนมัติของอุปกรณ์ทั้งหมดสามารถทํางานบนอินเตอร์เฟส |
| จํานวน | โครงการ | ปริมาตรเทคนิค | คําสังเกต |
| 1 | สร้าง | สารสกัด, แผ่นเจาะ, FFU, สายประปา | |
| 2 | การออกแบบ | ใสสามารถสังเกตสถานะการเคลือบในเวลาจริง FFU การล้างความดันบวกไมโคร | |
| 3 | ปริมาณน้ําออก | กล่องภายนอกถูกจัดไว้ด้วยช่องออกออร์แกนิค และขนาดของอินเตอร์เฟสคือ DN80 |
การตั้งค่า รายการ รายการตรวจสอบ:
การตั้งค่าหลัก:
| จํานวน | ชื่อ | ยี่ห้อ | สถานที่ของแบรนด์ |
| 1 | PLC | ซีเมนส์ | เยอรมนี |
| 2 | มอเตอร์เซอร์โว | ปานาซอนิก | จีน |
| 3 | เครื่องแปลงความถี่ | INVT | จีน |
| 4 | HMI | คอนลุน | ญี่ปุ่น |
| 5 | หมุน | NSK / FAG | ญี่ปุ่น/เยอรมนี |
| 6 | เครื่องตัดวงจรขนาดเล็ก | ชไนเดอร์/CHINT | ฝรั่งเศส/จีน |
| 7 | รีเล่ | ชไนเดอร์ | สเปน |
| 8 | เครื่องปรับอากาศ | ชไนเดอร์/CHINT | ฝรั่งเศส/จีน |
การตั้งค่าความปลอดภัยของอุปกรณ์
| 1 | เครื่องสลับฉุกเฉิน | ปกปิดที่สะอาด, อินเตอร์เฟซการทํางาน, กล่องควบคุมไฟฟ้าและตําแหน่งอื่น ๆ มีสวิทช์ EMO และจุดหลายสามารถหยุดอย่างรวดเร็วในกรณีฉุกเฉิน |
| 2 | การล็อคความปลอดภัย | แหล่งอันตรายของเครื่องจักรใช้อุปกรณ์ล็อคฮาร์ดแวร์ที่ป้องกันความล้มเหลว, ซึ่งหยุดการทํางานของหน่วยที่อาจทําให้มีอาการบาดเจ็บเมื่อปกป้องของอุปกรณ์ถูกเปิด |
| 3 | เครื่องเตือนเสียงและแสง | อุปกรณ์ถูกติดตั้งด้วยอุปกรณ์เตือนเสียงและภาพในตําแหน่งที่เห็นได้ชัดหรือตามที่ลูกค้ากําหนด |
| 4 | ปกปิดสะอาด | อุปกรณ์ถูกแยกโดยปกภายนอก และปกฝุ่นถูกเก็บไว้ห่างจากสภาพแวดล้อมภายนอกในขณะที่ป้องกันบุคลากรจากการเข้าระหว่างการทํางาน |
| 5 | การระบายอากาศและการออกอากาศ | การเคลือบก๊าซออร์แกนิคลื่นได้ถูกออกแบบด้วยการเชื่อมต่อไอออก |
| 6 | อื่นๆ | การออกแบบอุปกรณ์สําหรับการใช้น้ํา ไฟฟ้า และสารเคมี ให้ตรงกับมาตรฐานความปลอดภัยแห่งชาติ |
