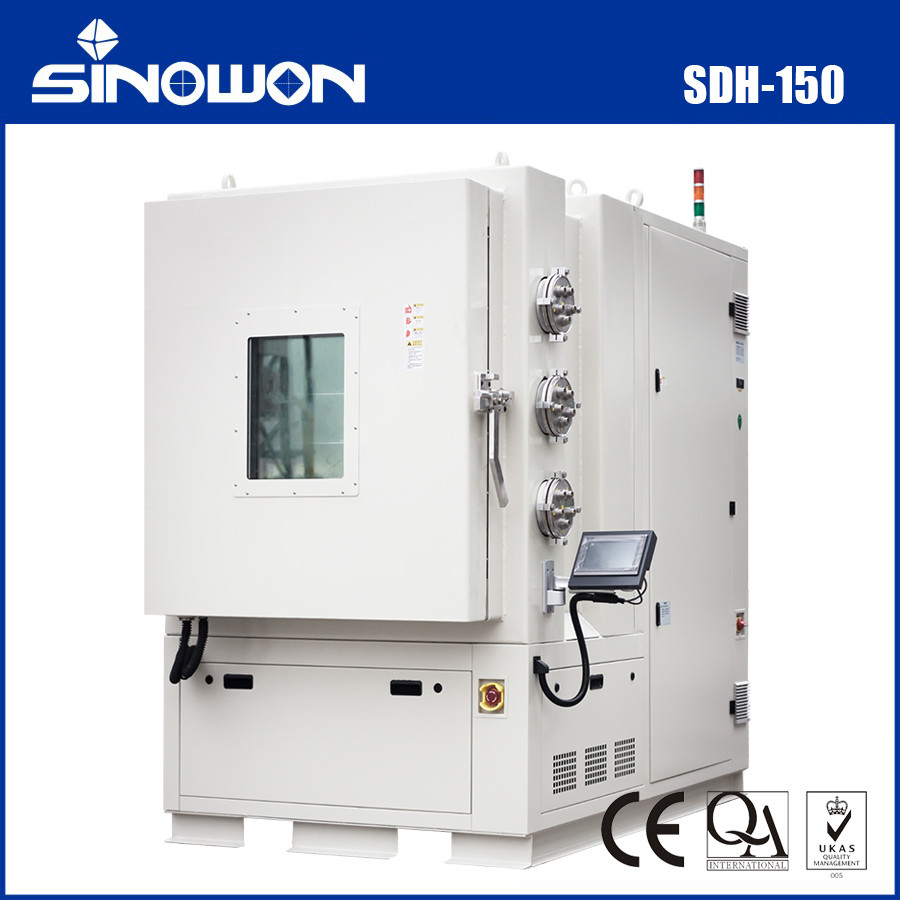

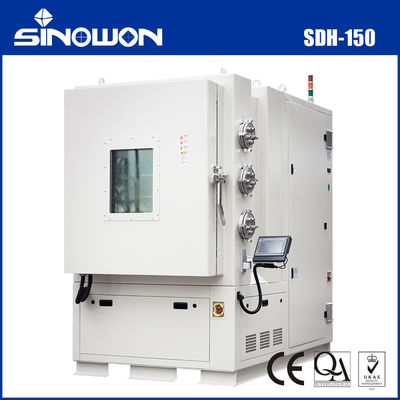

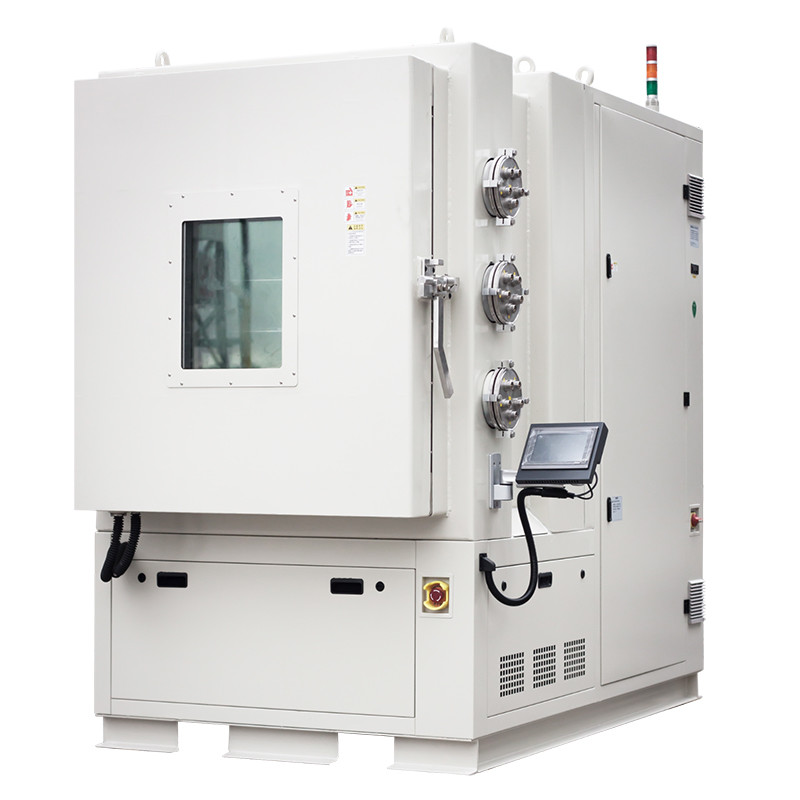

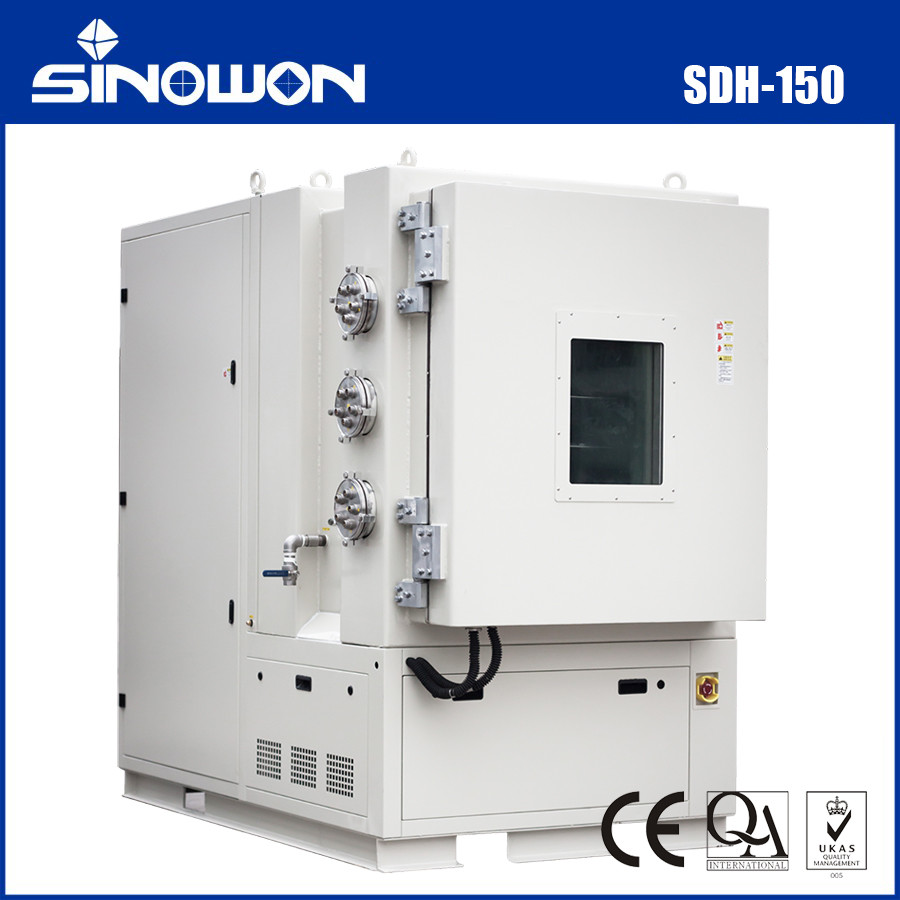

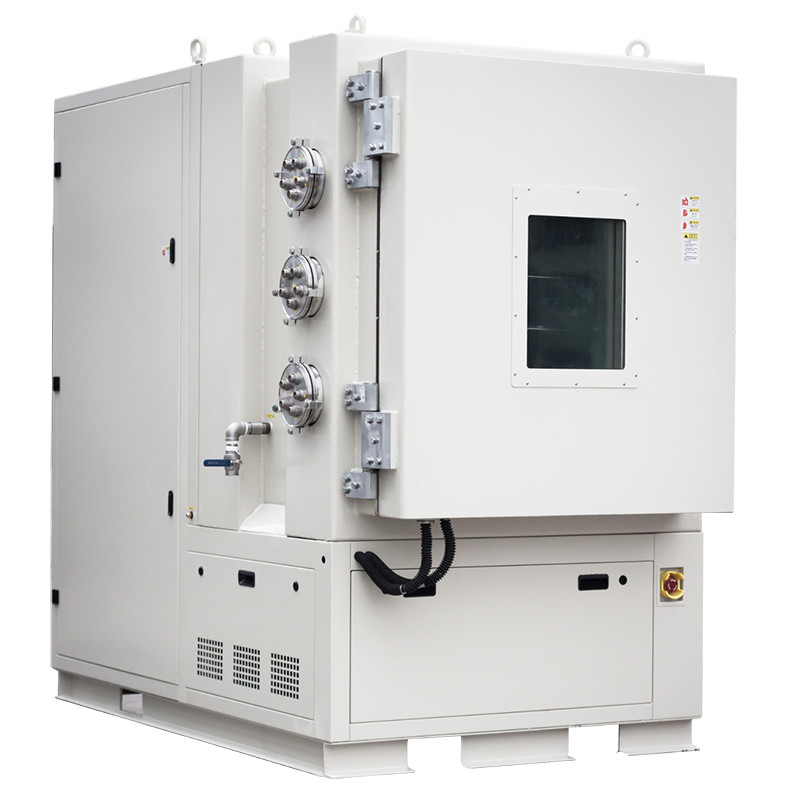

ห้องทดสอบความสูงบนเบนจ์ 12kW SDH-150 ที่เย็นด้วยอากาศ

สินค้าโภคภัณฑ์

แบบอย่าง

ห้องทดสอบระดับความสูง

SDH-150L

ขนาดภายใน

ขนาดภายนอก

กว้าง500xสูง600xลึก500มม.

ก1100xส1700xล1600มม.

-40℃ ～ +150℃

อัตราการเพิ่มขึ้นของอุณหภูมิตั้งแต่ 20 ℃ ถึง +85 ℃ คือ ≥ 2 ℃/นาที โดยมีความไม่เป็นเชิงเส้นเฉลี่ยตลอดทั้งกระบวนการ เมื่อไม่มีโหลด

อัตราการทำความเย็นตั้งแต่ 20 ℃ ถึง -50 ℃ คือ ≥ 1 ℃/นาที โดยมีค่าเฉลี่ยแบบไม่เชิงเส้นตลอดทั้งกระบวนการ เมื่อไม่มีโหลด

GB/T2423.1-2001 การทดลอง A: วิธีการทดสอบอุณหภูมิต่ำ

GB/T2423.2-2001 การทดลอง B: วิธีการทดสอบอุณหภูมิสูง

GB/T2423.21-1991 การทดสอบ M: วิธีการทดสอบแรงดันต่ำ

GB/T2423.25 การทดสอบ Z/AM: การทดสอบครอบคลุมอุณหภูมิต่ำ/ความกดอากาศต่ำ

GB/T2423.26 การทดสอบ Z/BM: การทดสอบครอบคลุมอุณหภูมิสูง/ความดันต่ำ

GJB150.3-1986 วิธีทดสอบอุณหภูมิสูง

GJB150.4-1986 วิธีทดสอบอุณหภูมิต่ำ

GJB360A วิธีที่ 105: วิธีทดสอบแรงดันต่ำ

GJB150.2-86 การทดสอบความกดอากาศต่ำ (ระดับความสูง)

GB/T10589-2008 เงื่อนไขทางเทคนิคสำหรับห้องทดสอบอุณหภูมิต่ำ

GB/T11158-2008 เงื่อนไขทางเทคนิคสำหรับห้องทดสอบอุณหภูมิสูง

GB/T11159-2008 เงื่อนไขทางเทคนิคสำหรับห้องทดสอบแรงดันอากาศต่ำ

GB/T5170.2-2008 อุปกรณ์ทดสอบอุณหภูมิ

GB/T5170.10-1996 อุปกรณ์ทดสอบอุณหภูมิสูง ต่ำ และแรงดันต่ำ

ก) วิธีการรับแรงดัน: การรับแรงดันภายใน

ด้วยการใช้กล่องแรงดันภายใน SUS304 แผ่นสเตนเลสหนาคุณภาพสูง ผนังด้านในจึงเรียบและแบนราบโดยรอบ ไม่มีเสี้ยนและหลุม ทำความสะอาดง่าย และจะไม่มีการสะสมของน้ำระหว่างใช้งาน

B) วัสดุผนังด้านนอก: แผ่นเหล็กชุบสังกะสีสองด้าน เคลือบสเปรย์เคลือบผิว

C) วัสดุฉนวนกล่อง: โฟมโพลียูรีเทนแข็งใยแก้ว (ความหนามากกว่า 80 มม.)

D) วัสดุฉนวนประตู: ไฟเบอร์กลาส

ง) ช่องว่างทั้งหมดได้รับการเชื่อม TIG (การเชื่อมด้วยแก๊สเฉื่อยแบบอาร์กทังสเตน) เสร็จสมบูรณ์โดยไม่มีรอยต่อ

พร้อมอุปกรณ์ระบายแรงดันอัตโนมัติแบบแมนนวล (บูสติ้ง)

1) บอลวาล์วแบบแมนนวล ที่อยู่ทางด้านขวาของกล่อง (ความเร็วในการเพิ่มแรงดันขึ้นอยู่กับการเปิดด้วยมือ)

2) วาล์วระบายความดันอัตโนมัติ: ภายในยูนิตด้านหลัง

ประตูบานเดี่ยว แผงด้านในทำด้วยสแตนเลส ส่วนแผงด้านนอกทำด้วยแผ่นเหล็กเคลือบสเปรย์

หน้าต่างสังเกตการณ์กระจกฉนวน 1 บานที่มีความสามารถในการรับน้ำหนักสูงและกระจายความร้อนป้องกันการควบแน่นที่ประตู

อุปกรณ์ทำความร้อนไฟฟ้าสำรองป้องกันการเกิดหยดน้ำที่กรอบประตู

ตัวควบคุมหน้าจอสัมผัสประเภทวงเล็บ

(ไม่มีแผง)

พัดลมไหลตามแนวแกนสองชุดขับเคลื่อนด้วยมอเตอร์อะซิงโครนัสสามเฟส

การใช้มอเตอร์ภายนอกและระบบส่งกำลังแบบแมกนีโตไฮโดรไดนามิกทำให้ใบพัดของพัดลมหมุนเพื่อกวนอากาศและสร้างการพาความร้อน

ก) มอเตอร์อะซิงโครนัสสามเฟสแบบอลูมิเนียมทั้งหมด ไม่น้อยกว่า 1/2HP, 370W

B) ใบพัดพัดลมแบบไหลตามแนวแกนอลูมิเนียม เส้นผ่านศูนย์กลางใหญ่ 400 มม.

การส่งผ่านของเหลวด้วยแม่เหล็ก

ก) ซีลของเหลวแบบแม่เหล็ก มีค่าความหนาแน่นของอากาศสูญญากาศสูง 0.1Kpa

B) วิธีการระบายความร้อนด้วยน้ำ พร้อมระบบป้องกันอุณหภูมิเฉพาะ เชื่อถือได้และเสถียร

วิธีการปรับสมดุลอุณหภูมิการหมุนเวียนอากาศแบบบังคับ

1) การควบคุมอุณหภูมิหลัก: ควบคุมอุณหภูมิภายในกล่องได้อย่างแม่นยำ และหัววัดอุณหภูมิใช้ตัวต้านทานแพลตตินัมหุ้มเกราะความแม่นยำสูงระดับ A

2) ตัวควบคุมอุณหภูมิป้องกันอุณหภูมิเกินแบบอิสระของสตูดิโอ: โพรบวัดอุณหภูมิติดตั้งอยู่ภายในสตูดิโอ และสามารถตั้งค่าขีดจำกัดบนได้ เมื่อเปิดใช้งานการป้องกัน คอนแทคเตอร์จะขับเคลื่อนเพื่อตัดการเชื่อมต่อแหล่งจ่ายไฟของท่อทำความร้อน

3) การป้องกันอุณหภูมิเกินในห้องท่อทำความร้อน: ตัวควบคุมอุณหภูมิอิสระ หัววัดอุณหภูมิติดตั้งในห้องท่อทำความร้อน สามารถตั้งค่าขีดจำกัดบนได้

ขับเคลื่อนคอนแทคเตอร์เพื่อตัดแหล่งจ่ายไฟของท่อความร้อนระหว่างการดำเนินการป้องกัน เพื่อป้องกันไม่ให้พัดลมหยุดทำงานในกรณีที่มีสภาวะผิดปกติ

การ “เผาแห้ง” ของท่อความร้อนในระยะยาว

ปั๊มสุญญากาศโรเตอรีเวนแบบซีลน้ำมันระบายความร้อนด้วยอากาศแบบเชื่อมต่อโดยตรงขั้นตอนเดียว

A) ตัวกรองหมอกน้ำมันคุณภาพสูงแบบบูรณาการสามารถแก้ปัญหาการฉีดเชื้อเพลิงและควันได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของผลิตภัณฑ์

B) องค์ประกอบซีลทำจากวัสดุยางฟลูออเรสเซนต์ ช่วยป้องกันการกัดกร่อนและแก้ปัญหาการรั่วไหลของน้ำมัน

C) การออกแบบเมืองก๊าซหลายขั้นตอนเพื่อตอบสนองความต้องการด้านสูญญากาศและความสามารถในการบำบัดด้วยไอน้ำของลูกค้าที่แตกต่างกัน

D) ศูนย์เครื่องจักรกลแนวนอน Mori Seiji ของญี่ปุ่น เครื่องจักรกลที่มีความแม่นยำสูงช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของผลิตภัณฑ์

E) ปั๊มและมอเตอร์ได้รับการออกแบบเป็นชิ้นเดียวกัน น้ำหนักเบาและขนาดเล็กลง

ส่วนประกอบวาล์วข้อต่อสูญญากาศทั้งหมดผลิตจากผลิตภัณฑ์ในประเทศคุณภาพสูงในระบบ

ก) ท่อสแตนเลสทั้งหมด

B) ข้อต่อภายนอกและอุปกรณ์เสริม KF สแตนเลสมาตรฐาน

C) ท่ออ่อนลูกฟูกสูญญากาศ KF สแตนเลส

วิธีการปรับสมดุลอุณหภูมิ: การนำเทคโนโลยีสมดุลแบบคงที่มาใช้ ได้แก่ วิธีการปรับสมดุลของ "กระบวนการทำความเย็นโดยไม่ใช้ความร้อน" และ "กระบวนการทำความร้อนโดยไม่ใช้ความเย็น" ซึ่งแตกต่างจากเทคโนโลยีสมดุลแบบไดนามิกดั้งเดิมของ "สมดุลแบบไดนามิกแบบเย็นและร้อน" ของระบบทำความเย็นกำลังสูงเทียบกับความร้อนกำลังสูง

เทคนิค คือ เมื่อจำเป็นต้องเปิดคอมเพรสเซอร์ (ตัวควบคุมส่วนกลางจะกำหนดโดยอัตโนมัติว่าจะเปิดคอมเพรสเซอร์หรือไม่โดยพิจารณาจากสภาพการทำงาน)

ตัวควบคุมส่วนกลางจะปรับอัตราการไหลของสารทำความเย็นตามจุดอุณหภูมิที่แตกต่างกันเพื่อควบคุมความสามารถในการทำความเย็น เพื่อให้แน่ใจว่าอุปกรณ์ทำงานในสถานะการใช้พลังงานที่ค่อนข้างต่ำตลอดเวลา

วิธีการปรับสมดุลอุณหภูมิ: การนำเทคโนโลยีสมดุลแบบคงที่มาใช้ ได้แก่ วิธีการปรับสมดุลของ "กระบวนการทำความเย็นโดยไม่ใช้ความร้อน" และ "กระบวนการทำความร้อนโดยไม่ใช้ความเย็น" ซึ่งแตกต่างจากเทคโนโลยีสมดุลแบบไดนามิกดั้งเดิมของ "สมดุลแบบไดนามิกแบบเย็นและร้อน" ของระบบทำความเย็นกำลังสูงเทียบกับความร้อนกำลังสูง

เทคนิค คือ เมื่อจำเป็นต้องเปิดคอมเพรสเซอร์ (ตัวควบคุมส่วนกลางจะกำหนดโดยอัตโนมัติว่าจะเปิดคอมเพรสเซอร์หรือไม่โดยพิจารณาจากสภาพการทำงาน)

ตัวควบคุมส่วนกลางจะปรับอัตราการไหลของสารทำความเย็นตามจุดอุณหภูมิที่แตกต่างกันเพื่อควบคุมความสามารถในการทำความเย็น เพื่อให้แน่ใจว่าอุปกรณ์ทำงานในสถานะการใช้พลังงานที่ค่อนข้างต่ำตลอดเวลา

ระบบซอฟต์แวร์ควบคุมการเขียนโปรแกรม 1 ชุด ซึ่งมีฟังก์ชั่นหลักดังนี้:

1.กราฟอุณหภูมิและความชื้น:

การบันทึกแบบไร้กระดาษ: มีโปรแกรมบันทึกในตัว หน่วยความจำของตัวควบคุมสามารถเก็บข้อมูลได้ 24 ชั่วโมงและทำงานได้นาน 300 วัน

สามารถสร้างไฟล์เส้นโค้งอุณหภูมิและความชื้นโดยอัตโนมัติและแปลงเป็นตาราง XLS ได้

2. อินเทอร์เฟซที่สมบูรณ์แบบ:

พอร์ต USB ภายนอก: สามารถเชื่อมต่อกับเครื่องพิมพ์ได้โดยตรง ช่วยให้สามารถพิมพ์ข้อมูลในพื้นที่แบบออนไลน์ได้

การส่งออกข้อมูลประวัติโค้งและข้อมูลอื่น ๆ เป็นเรื่องง่ายโดยใช้พอร์ต USB และแฟลชไดรฟ์ USB

อินเทอร์เฟซเครือข่ายมาตรฐาน LAN ภายนอก: ไม่จำเป็นต้องกำหนดค่าเซิร์ฟเวอร์เฉพาะ จึงสามารถเชื่อมต่อกับเครือข่ายพื้นที่ภายในคอมพิวเตอร์ของบริษัทได้อย่างง่ายดาย สามารถเชื่อมต่อและตรวจสอบอุปกรณ์ได้สูงสุด 16 เครื่อง ทำให้สะดวกและรวดเร็ว

ติดตั้งอินเทอร์เฟซการสื่อสารมาตรฐาน RS-485 หรือ RS232 สามารถควบคุมและจัดการออนไลน์ด้วยคอมพิวเตอร์ ติดตั้งซอฟต์แวร์คอมพิวเตอร์ส่วนบนของจีนทั้งหมดและให้โปรโตคอลการสื่อสาร โปรแกรมการรับคอมพิวเตอร์ส่วนบนเขียนขึ้นโดยผู้ใช้ ซึ่งรวมถึงโปรโตคอลสำหรับการเปิดสัญญาณอุณหภูมิ สัญญาณเตือนภัยและการป้องกันต่างๆ และสัญญาณสถานะความผิดพลาด/การปิดเครื่องของกล่องทดสอบ เพื่ออัปโหลดอุณหภูมิของกล่องอุณหภูมิแบบเรียลไทม์ไปยังระบบตรวจสอบคอมพิวเตอร์ส่วนบน ในเวลาเดียวกัน ยังมีโหนดดิจิทัลสำหรับแจ้งเตือนความผิดพลาดของระบบและผิดปกติ ระบบตรวจสอบคอมพิวเตอร์ส่วนบนต้องรวบรวมสัญญาณความผิดพลาด/การปิดเครื่องของกล่องทดสอบ เพื่อให้เกิดการปิดเครื่องแบบซิงโครนัสระหว่างตัวอย่างและกล่องอุณหภูมิและความชื้นผ่านตัวควบคุมหลัก

3. การตรวจสอบแบบเรียลไทม์สามารถทำได้ดังนี้: ตรวจสอบสถานะการทำงานของคอนโทรลเลอร์ 1-16 ตัวพร้อมกัน เช่น การตรวจสอบข้อมูลแบบเรียลไทม์ของคอนโทรลเลอร์ สถานะจุดสัญญาณ สถานะเอาต์พุตจริง เป็นต้น

รองรับการวินิจฉัยข้อผิดพลาดระยะไกล (ภายนอก):

ช่างเทคนิคสามารถออกจากพอร์ตผ่านเครือข่ายด้วยความช่วยเหลือจากลูกค้า เปิดเบราว์เซอร์ IE ป้อนที่อยู่ IP ของคอนโทรลเลอร์ และเข้าสู่อินเทอร์เฟซการเข้าสู่ระบบเพื่อเลือกการทำงานหรือการตรวจสอบเพื่อการวินิจฉัย

4. การควบคุมเวลา

อินเทอร์เฟซควบคุมเอาต์พุตเวลาสองชุดจับคู่กับโหมดควบคุมเวลา 10 โหมดสามารถให้เอาต์พุตสัญญาณสวิตช์ตามการตั้งค่าโปรแกรม โปรดทราบว่าเป็นเพียงสัญญาณควบคุม และแหล่งจ่ายไฟทดสอบภายในกล่องต้องเชื่อมต่อแยกต่างหากและติดตั้งระบบแหล่งจ่ายไฟเฉพาะ

5. การแสดงข้อผิดพลาด

เอาท์พุตสัญญาณเตือนความผิดพลาด 16 ชุด พร้อมคำแนะนำที่ใช้งานง่ายทั้งภาษาจีนและภาษาอังกฤษสำหรับสาเหตุและวิธีการแก้ไขปัญหา

9.1 การบ่งชี้สถานะอุปกรณ์

ฮีตเตอร์ครีบโลหะผสมนิกเกิลโครเมียม

โหมดควบคุมเครื่องทำความร้อน: การปรับความกว้างพัลส์แบบวงจรเท่ากันโดยไม่ต้องสัมผัส, SSR (รีเลย์โซลิดสเตต)

ตู้ไฟฟ้าแบบปิดอิสระ ป้องกันฝุ่นได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของเครื่องใช้ไฟฟ้า

ระดับการป้องกัน IP54

1.ชั้นวางตัวอย่างแบบที่ 2

2.สายไฟ 5 เมตร

3. ระบุประเภทแสง 3 สี 1

1.ชั้นวางตัวอย่าง(สามารถเพิ่มได้)

2. ตัวอย่างสายไฟปลั๊กการบิน (ทางเลือก)

1.คู่มือการใช้งานและการบำรุงรักษา

2. ใบรับรองความสอดคล้อง

3. แบบที่เกี่ยวข้องกับอุปกรณ์ (แผนผังวงจร ฯลฯ)

4. ซอฟต์แวร์ระบบควบคุมพีซี

5. อุปกรณ์นี้ได้รับการตรวจสอบจากศูนย์ตรวจสอบคุณภาพของบริษัทก่อนออกจากโรงงานและมีการออกรายงานการตรวจสอบที่มีอายุใช้งาน 1 ปี

1. อุณหภูมิสิ่งแวดล้อม: 5 ℃ -35 ℃;

2. ความชื้นสัมพัทธ์: ไม่เกิน 85% RH

3. ความดันบรรยากาศ: 80kPa~106kPa

4. พื้นดินเรียบและไม่มีการสั่นสะเทือน

5. เลือกบริเวณที่มีการระบายอากาศที่ดีไม่มีแสงแดดโดยตรงหรือแหล่งความร้อนอื่นๆ

6. ไม่มีการไหลเวียนของอากาศแรงๆ รอบๆ: เมื่อจำเป็นต้องบังคับให้อากาศโดยรอบไหลออกมา กระแสลมไม่ควรพัดไปที่กล่องโดยตรง

7. ไม่มีอิทธิพลของสนามแม่เหล็กไฟฟ้าที่รุนแรงรอบๆ

8.ไม่มีฝุ่นละอองหรือสารกัดกร่อนสะสมในปริมาณมากในบริเวณโดยรอบ

1. เชื่อมต่อแหล่งจ่ายไฟกับไฟสามเฟส 380V AC (± 10%) + สายนิวทรัล + สายดินป้องกัน โดยมีความต้านทานกราวด์ ≤ 4 Ω

2. ความถี่กำลังไฟฟ้า: 50 ± 0.5 Hz

3. สวิตช์ไฟ: 3P 40 A (เบรกเกอร์วงจรแบบกล่องแม่พิมพ์)

พลัง:12กิโลวัตต์

กระแสไฟฟ้าทำงานสูงสุด:15 ก

1. แนะนำเลือกหอระบายความร้อนขนาด 15 RT

2. ขนาดท่อประปา 1 นิ้ว ความยาวท่อไม่เกิน 100 เมตร.

3. แรงดันน้ำ: 0.1MPa~0.3MPa

4. ปริมาณน้ำหมุนเวียน : ประมาณ 130 ลิตรต่อนาที

5. ต้องมีการเสนอราคาวิศวกรรมท่อและการติดตั้งหอส่งน้ำแยกต่างหาก และผู้ซื้อต้องให้ข้อมูลสถานที่ที่เกี่ยวข้อง

ออกแบบและผลิตตามมาตรฐานแห่งชาติ GB/T10586-2006 และ GB/T10592-1989

*มาตรฐานการสอบเทียบเป็นไปตาม GB/T5170.2-2008 และ GB/T5170.5-2008

คำเตือน: ความสม่ำเสมอของอุณหภูมิใน GB/T5170.5-2008 หมายถึงสภาวะที่ไม่มีโหลด
