เครื่องทดสอบความแข็ง Ultrasonic ความแม่นยํา การวัดความแข็งของลูกเหล็ก

เครื่องทดสอบความแข็ง Ultrasonic ความแม่นยํา การวัดความแข็งของลูกเหล็ก

I. ตัวอย่างการทดสอบและความต้องการ:

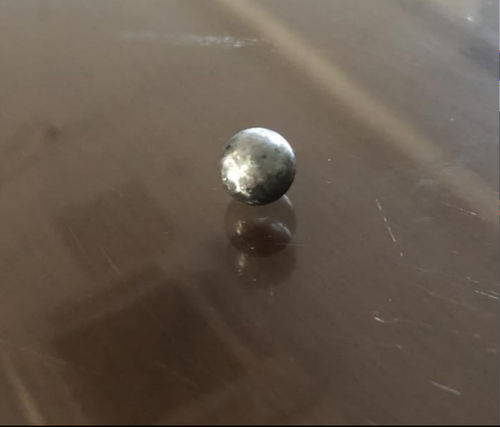

ตัวอย่าง: ลูกเหล็ก (รูป 1)

วัสดุ: เหล็ก

ขนาดลูกเหล็ก: 11 มิลลิเมตร

ความต้องการ: ต้องทดสอบความแข็งของผลิตภัณฑ์ลูกเหล็ก

รูปที่ 1 การวาดภาพของตัวอย่าง

II. ปัญหาFกําหนดโดยCสินค้า:

ร่างของเครื่องทดสอบความแข็ง Rockwell desktop แบบดั้งเดิมค่อนข้างหนัก โดยทั่วไปใช้สําหรับการวัดในห้องปฏิบัติการและลูกเหล็กไม่สามารถใช้สําหรับสินค้าอีกต่อไป, และสามารถถูกทําลายเท่านั้น ดังนั้นมันจึงเหมาะสําหรับการทดสอบความแข็งแบบทําลายล้างแบบสุ่มเท่านั้น และไม่เหมาะสําหรับผู้ใช้ในการตรวจสอบความแข็งขนาดใหญ่ของชิ้นงานในสถานที่.

เครื่องทดสอบความแข็งแรงของ Vickers มีความต้องการต่อผู้ใช้งาน มีประสิทธิภาพต่ํา และไม่เหมาะสําหรับลูกค้าในการตรวจสอบผลิตภัณฑ์ขนาดใหญ่

เครื่องทดสอบความแข็งแรงแบบพกพาของ Leeb ใช้หลักการกระแทกของ Leeb ในการวัดความแข็งแรงของผลิตภัณฑ์ ซึ่งมีความต้องการสูงต่อขนาดและน้ําหนักของชิ้นงานที่วัดและสามารถวัดชิ้นงานขนาดใหญ่และขนาดกลางเท่านั้น (ความต้องการทางทฤษฎี 5 กิโลกรัม)มันไม่สามารถวัดชิ้นงานที่มีรูปร่างพิเศษ, ชิ้นงานขนาดเล็ก, ชิ้นงานบาง (รวมทั้งการเคลือบไฟฟ้า, การเคลือบสเปรย์, ชั้นไนทรีด, ฯลฯ) ดังนั้นมันไม่สามารถวัดความแข็งแรงของลูกเหล็กด้วยเครื่องทดสอบความแข็งแรงของ Leeb.

ผู้จัดการคุณภาพของลูกค้าเผชิญกับโจทย์ของการขาดอุปกรณ์การทดสอบเพื่อตรวจสอบความแข็งแรงของชิ้นงานสารแก้วในการวัดความแข็งที่ไม่ทําลาย.

III การแก้ไข:

จากความท้าทายของลูกค้าในปัจจุบัน เราตัดสินใจใช้เครื่องทดสอบความแข็ง ultrasonic เพื่อวัดตัวอย่าง

เวลาในการวัดครั้งเดียวของเครื่องทดสอบความแข็ง ultrasonic เป็นประมาณ 4 วินาที/เวลา which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

กว้างขวางของการเจาะหลังจากการวัดโดยเครื่องทดสอบความแข็ง ultrasonic คือ 0.026 มม. กว้างขวางของการเจาะหลังจากการวัดโดยเครื่องทดสอบความแข็ง Rockwell คือ 0.484 มิลลิเมตร (ดูรูป 2 สําหรับการบิด). หลังจากวัดด้วยเครื่องทดสอบความแข็ง ultrasonic, มันจะไม่ส่งผลต่อการประกอบและการใช้งานภายหลังของผู้ใช้

เครื่องทดสอบความแข็ง ultrasonic ของ Sinowon Precision ใช้แรงทดสอบภาระขนาดเล็กซึ่งสามารถวัดความแข็งของโครมของกระดูกแบตเตอรี่กระดูกชิ้นม้วนในชุดโดยไม่เสียหายชิ้นงานหลังจากการปรับขนาดเพื่อให้การประกันคุณภาพการผลิตของสินค้าได้อย่างมีประสิทธิภาพ

รูปที่ 2การใช้กล้องจุลทรรศน์ความละเอียดสูง Sinowon VM-500 เพื่อขยายขนาด 412 เท่า เพื่อสังเกตการเปรียบเทียบการวัดความแข็ง ultrasonic indentation และการวัดความแข็ง Rockwell

IV ผลการทดสอบ:

เราทดสอบค่าความแข็งของตัวอย่าง โดยใช้เครื่องทดสอบความแข็งขนาดเล็ก เครื่องทดสอบความแข็งของร็อคเวลล์ และเครื่องทดสอบความแข็ง ultrasonic ตามลําดับ

V. การทดสอบสรุป

จากการวิเคราะห์ข้อมูลด้านบน ผลลัพธ์ดังต่อไปนี้:

เครื่องทดสอบความแข็ง ultrasonic SU-300 สามารถตรวจสอบความแข็งของตัวอย่างลูกเหล็กได้อย่างสมบูรณ์แบบ และสามารถกรองสินค้าที่ไม่ตรงกับมาตรฐานความแข็งได้อย่างรวดเร็ว

เครื่องทดสอบความแข็ง ultrasonic มีข้อดีของความเร็วสูง, portability, และความแม่นยําสูงและชิ้นงานที่ไม่สามารถทดสอบด้วย Benchtop hardness testerสามารถใช้ในการตรวจสอบความแข็งแรงของชิ้นงานสําเร็จรูปจํานวนมากในสถานที่ และไม่ต้องกังวลเกี่ยวกับปัญหาของผลิตภัณฑ์ที่หักหลังการทดสอบความแข็งแรง

เครื่องทดสอบความแข็ง ultrasonic ใช้แรงทดสอบภาระเล็ก ๆ เพื่อวัดชิ้นงานบางที่เครื่องทดสอบความแข็ง Leeb ไม่สามารถวัดได้ เช่นแผ่นบาง, ท่อผนังบาง, ชั้นเคลือบไฟฟ้า,ผิวเคลือบด้วยสเปรย์, ด้านผิว nitriding, ด้านผิว carburized, และความแข็งผิวอื่น ๆ ไม่มี indentations เห็นได้บนพื้นผิวของชิ้นงานหลังจากการทดสอบ ดังนั้นมันเหมาะสําหรับผู้ใช้ระดับสูง ที่ไม่ต้องการให้เกิดความเสียหายต่อผิวของสินค้า, และสามารถทําการวัดความแข็งโดยไม่เสียหายสินค้าเสร็จ

ด้วยโปรแกรมประมวลผลข้อมูล SPC มันรองรับข้อมูลออนไลน์และข้อมูลประวัติศาสตร์เพื่อรับสถิติ, ข้อมูลการวัดที่มองเห็น, การแสดงไอคอนที่เข้าใจง่าย, สามารถตั้งขั้นต่ําและขั้นต่ําชี้ให้เห็นความผิดปกติ, รองรับรายงานการประหยัดและการส่งออก และข้อมูลการทดสอบสามารถติดตามได้

Sinowon Precision SU-300 ซีรี่ย์ Ultrasonic hardness tester ให้บริการทางการทดสอบความแข็งที่สถานที่ที่ประสิทธิภาพสําหรับการผลิตอุตสาหกรรมที่ทันสมัยขณะที่ปรับปรุงการควบคุมคุณภาพของบริษัทมันลดการสูญเสียของบริษัท และเพิ่มกําไรของบริษัท

VI แนะนําแบรนด์:

Dongguan Sinowon Precision Instrument Co., Ltd เป็นบริษัทเทคโนโลยีสูง บริษัทผลิตมาตรฐานระดับชาติสําหรับเครื่องทดสอบความแข็ง ultrasonicผู้นําในอุตสาหกรรมเครื่องทดสอบความแข็ง ultrasonic, และเป็นบริษัทชั้นนําในการส่งออกเครื่องทดสอบความแข็ง ultrasonic. ด้วย 300 สถานบริการของผู้จําหน่ายในจีน, มันเป็นแบรนด์แรกสําหรับผู้ใช้ที่จะซื้อเครื่องทดสอบความแข็ง ultrasonic.
