เครื่องทดสอบความแข็ง Ultrasonic ความแม่นยํา

เครื่องทดสอบความแข็ง Ultrasonic ความแม่นยํา

I. การทดสอบSตัวอย่างและRการประกอบ:

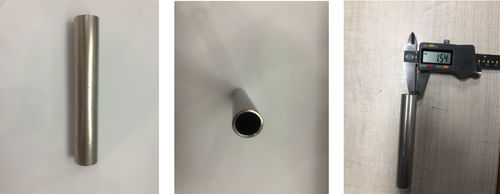

ชิ้นงาน: ท่อสแตนเลส (รูป 1)

กว้างของสินค้า: 10-20mm

ความต้องการความแข็งในการวัด 130 ~ 220HV

ความต้องการในการทดสอบ: การตรวจสอบเต็มรูปแบบออนไลน์

อุปกรณ์ที่ใช้: เครื่องทดสอบความแข็ง ultrasonic SU-400M (เครื่องตรวจสอบ 3N)

รูปที่ 1 การวาดภาพของตัวอย่าง

II ปัจจุบันPอีนPน้ํามันส้ม:

1เครื่องทดสอบความแข็งของร็อคเวลล์ เครื่องทดสอบความแข็งของบรีเนลล์ เครื่องทดสอบความแข็งของวิคเกอร์ส์ ประสิทธิภาพในการวัดต่ํา มีการบดลงที่เห็นได้หลังจากการวัด ดังนั้นมันจึงสามารถนําตัวอย่างได้เท่านั้น

2. เครื่องทดสอบความแข็งแรงแบบพกพาของ Leeb ใช้หลักการกระแทกของ Leeb ในการวัดความแข็งแรงของผลิตภัณฑ์ ซึ่งมีความต้องการสูงต่อขนาดและน้ําหนักของชิ้นงานที่วัดและสามารถวัดชิ้นงานขนาดใหญ่และขนาดกลางเท่านั้น (ความต้องการทางทฤษฎี 5 กิโลกรัม)มันไม่สามารถวัดชิ้นงานที่มีรูปร่างพิเศษ, ชิ้นงานขนาดเล็ก, ชิ้นงานบาง (รวมทั้งการเคลือบไฟฟ้า, การเคลือบสเปรย์, ชั้นไนทรีด, ฯลฯ) ดังนั้นไม่สามารถทดสอบความแข็งโครมของม้วนด้วยความแข็งของ Leeb ได้.

เครื่องทดสอบความแข็งด้วยเสียงฉีดของ Sinowon Precision ใช้แรงทดสอบภาระขนาดเล็กที่สามารถตรวจสอบความแข็งของท่อเหล็กไร้ขัดสีโดยไม่ทําลายอย่างเต็มที่ โดยไม่เสียหายชิ้นงานหลังจากการปรับขนาดการประกันคุณภาพการผลิตของผลิตภัณฑ์อย่างมีประสิทธิภาพ

ลูกค้ายังต้องการหาวิธีการวัดความแข็งที่มีประสิทธิภาพและไม่ทําลาย เพื่อวัดและกรองอย่างรวดเร็ว

III การแก้ไข:

จากจุดปวดที่วัดอยู่ตอนนี้ เราตัดสินใจใช้เครื่องทดสอบความแข็ง ultrasonic เพื่อวัดตัวอย่าง

เนื่องจากเวลาในการวัดครั้งเดียวของเครื่องทดสอบความแข็ง ultrasonic คือประมาณ 6 วินาที / เวลา, ประสิทธิภาพเพิ่มขึ้น 17 เท่าเมื่อเทียบกับเครื่องทดสอบความแข็งของ Desktop Rockwell.และเส้นผ่าตัดของ indentation หลังจากการวัดโดย ultrasonic hardness tester คือ 00.026 มม และเส้นผ่าตัดการเจาะหลังจากการวัดโดยเครื่องทดสอบความแข็ง Rockwell คือ 0.484 มม (ดูรูป 2 สําหรับการเจาะ) หลังจากที่เครื่องทดสอบความแข็ง ultrasonic ถูกใช้ไม่ส่งผลกระทบต่อการประกอบและการใช้ภายหลังของผู้ใช้.

รูปที่ 2การใช้กล้องจุลทรรศน์ความละเอียดสูง Sinowon VM-500 เพื่อขยายขนาด 412 เท่า เพื่อสังเกตการเปรียบเทียบการวัดความแข็ง ultrasonic indentation และการวัดความแข็ง Rockwell

IV การเปรียบเทียบTestRกลากMความแข็งแรงTester และยูอิตรซอนิกHความร้อนแรงTเอสเตอร์

เครื่องทดสอบความแข็ง Micro Vickers (แรงทดสอบ 300gf)

เครื่องทดสอบความแข็ง ultrasonic SU-400M(แรงทดสอบ 300gf)

หมายเหตุ: ค่าที่ระบุด้วยสีแดงคือค่าสูงสุดและค่าต่ําสุดของตัวอย่างเดียวกันที่วัด 5 ครั้ง

ภาพการวัดสนามของเครื่องทดสอบความแข็ง Micro Vickers:

รูปภาพการวัดสนามของเครื่องทดสอบความแข็งแบบฉายาเสียง:

V. สรุปการทดสอบ

จากการวิเคราะห์ข้อมูลด้านบน ผลลัพธ์ดังต่อไปนี้:

เครื่องทดสอบความแข็ง ultrasonic ใช้งานง่าย และมีความน่าเชื่อถือสูง ทําให้สามารถวัดความแข็งได้อย่างแม่นยํา

เครื่องทดสอบความแข็ง ultrasonic มีลักษณะของการพกพา, ประสิทธิภาพสูง, ความแม่นยําสูงและไม่ทําลาย.มันสามารถแก้ปัญหาความแข็งแรงของชิ้นงานหลายอย่างที่ไม่สามารถทดสอบโดย desktop และ Leeb ความแข็งแรง tester, และให้วิธีการทดสอบความแข็งในสถานที่ที่มีประสิทธิภาพสําหรับการผลิตอุตสาหกรรมที่ทันสมัย

การใช้เครื่องทดสอบความแข็ง ultrasonic ไม่เพียงแค่ปรับปรุงการควบคุมคุณภาพของบริษัท แต่ยังลดการสูญเสียของบริษัทและเพิ่มกําไรของบริษัท
