เครื่องตรวจความแข็ง Ultrasonic ความแม่นยํา พลังงานใหม่ Battery Pole Piece Roll Hardness Measurement Solution

I. การทดสอบSตัวอย่างและRการประกอบ:

ชิ้นส่วนการทํางาน: หมุนสตูลชิ้นส่วนของแบตเตอรี่พลังงานใหม่ (รูป 1)

กว้างของผลิตภัณฑ์: 800mm

ความหนาของการเคลือบโครม: การเคลือบ 200μm

ความหยาบ: Ra 0.006um

วงกลม: 2m

ความต้องการในการวัด: วัดความแข็งของโครมของม้วนชิ้นสต๊อปแบตเตอรี่

อุปกรณ์ที่ใช้: เครื่องทดสอบความแข็งของม้วน SU-300M

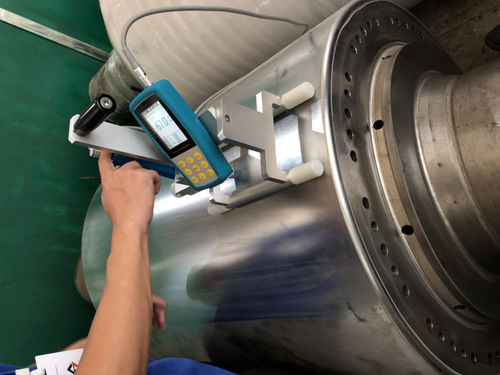

รูปที่ 1. แบตเตอรี่ สตาร์ทชิ้นม้วน

ปัญหาที่ลูกค้าต้องเผชิญ

1. เครื่องทดสอบความแข็งของร็อคเวลล์ เครื่องทดสอบความแข็งของบรีเนลล์ เครื่องทดสอบความแข็งของวิคเกอร์ส ผลิตภัณฑ์ใหญ่เกินไปที่จะวัดโดยตรงและผลิตภัณฑ์สามารถถูกทําลายได้เพียงหลังจากการตรวจพบในความเป็นจริงวิธีการทดสอบนี้ไม่เหมาะสําหรับการตรวจสอบชุด

2. เครื่องทดสอบความแข็งแรงแบบพกพาของ Leeb ใช้หลักการกระแทกของ Leeb ในการวัดความแข็งแรงของผลิตภัณฑ์ ซึ่งมีความต้องการสูงต่อขนาดและน้ําหนักของชิ้นงานที่วัดและสามารถวัดชิ้นงานขนาดใหญ่และขนาดกลางเท่านั้น (ความต้องการทางทฤษฎี 5 กิโลกรัม)มันไม่สามารถวัดชิ้นงานที่มีรูปร่างพิเศษ, ชิ้นงานขนาดเล็ก, ชิ้นงานบาง (รวมทั้งการเคลือบไฟฟ้า, การเคลือบสเปรย์, ชั้นไนทรีด, ฯลฯ) ดังนั้นไม่สามารถทดสอบความแข็งโครมของม้วนด้วยความแข็งของ Leeb ได้.

ผู้จัดการคุณภาพของลูกค้าต้องเผชิญกับโจทย์ของการขาดอุปกรณ์การทดสอบเพื่อควบคุมความแข็งของโครมของม้วนและต้องการที่จะหาสารแก้วในการวัดความแข็งที่ไม่ทําลาย.

III การแก้ไข:

จากความท้าทายของลูกค้าในปัจจุบัน เราตัดสินใจใช้เครื่องทดสอบความแข็ง ultrasonic เพื่อวัดตัวอย่าง

เวลาในการวัดครั้งเดียวของเครื่องทดสอบความแข็ง ultrasonic เป็นประมาณ 4 วินาที/เวลา which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

กว้างขวางของการเจาะหลังจากการวัดโดยเครื่องทดสอบความแข็ง ultrasonic คือ 0.026 มม. กว้างขวางของการเจาะหลังจากการวัดโดยเครื่องทดสอบความแข็ง Rockwell คือ 0.484 มิลลิเมตร (ดูรูป 2 สําหรับการบิด). หลังจากวัดด้วยเครื่องทดสอบความแข็ง ultrasonic, มันจะไม่ส่งผลต่อการประกอบและการใช้งานภายหลังของผู้ใช้

เครื่องทดสอบความแข็ง ultrasonic ของ Sinowon Precision ใช้แรงทดสอบภาระขนาดเล็กซึ่งสามารถวัดความแข็งของโครมของกระดูกแบตเตอรี่กระดูกชิ้นม้วนในชุดโดยไม่เสียหายชิ้นงานหลังจากการปรับขนาดเพื่อให้การประกันคุณภาพการผลิตของสินค้าได้อย่างมีประสิทธิภาพ

รูปที่ 2การใช้กล้องจุลทรรศน์ความละเอียดสูง Sinowon VM-500 เพื่อขยายขนาด 412 เท่า เพื่อสังเกตการเปรียบเทียบการวัดความแข็ง ultrasonic indentation และการวัดความแข็ง Rockwell

IV. การทดสอบRสูญเสีย

สถิติและการวิเคราะห์ข้อมูลที่วัดโดยเครื่องทดสอบความแข็ง ultrasonic บนตัวอย่างม้วน

หมายเหตุ: ค่าที่ระบุด้วยสีแดงคือค่าสูงสุดและค่าต่ําสุดของตัวอย่างเดียวกันที่วัด 6 ครั้ง

เวลาทดสอบประมาณ 4 วินาที ดูวีดีโอทดสอบเพื่อรายละเอียด

V. การทดสอบPอาการอาการ

VI. การทดสอบCข้อสรุป:

จากการวิเคราะห์ข้อมูลด้านบน ผลลัพธ์ดังต่อไปนี้:

เครื่องทดสอบความแข็ง ultrasonic ใช้งานง่าย มีความมั่นคงสูง และเพียงต้องการที่จะเตรียมตัวอย่างการรักษาผิวของวัสดุเดียวกันกับผลิตภัณฑ์ที่ทดสอบที่สามารถบรรลุการวัดความแข็งอย่างแม่นยํา.

เครื่องทดสอบความแข็ง ultrasonic มีข้อดีของความเร็วที่รวดเร็ว, portability, ความแม่นยําสูง, ฯลฯ ซึ่งสามารถแก้ไขหลาย irregular, workpieces ใหญ่,และชิ้นงานที่ไม่สามารถทดสอบด้วยเครื่องทดสอบความแข็งของโต๊ะทํางานสามารถใช้ในการตรวจสอบความแข็งแรงของชิ้นงานสําเร็จรูปจํานวนมากในสถานที่ และไม่ต้องกังวลเกี่ยวกับปัญหาของชิ้นงานชิ้นงานหลังจากการทดสอบความแข็งแรง

เครื่องทดสอบความแข็ง ultrasonic ใช้แรงทดสอบภาระเล็ก ๆ เพื่อวัดชิ้นงานบางที่เครื่องทดสอบความแข็ง Leeb ไม่สามารถวัดได้ เช่นแผ่นบาง, ท่อผนังบาง, ชั้นเคลือบไฟฟ้า,ผิวเคลือบด้วยสเปรย์, ด้านผิว nitriding, ด้านผิว carburized, และความแข็งผิวอื่น ๆ ไม่มี indentations เห็นได้บนพื้นผิวของชิ้นงานหลังจากการทดสอบ ดังนั้นมันเหมาะสําหรับผู้ใช้ระดับสูง ที่ไม่ต้องการให้เกิดความเสียหายต่อผิวของสินค้า, และสามารถทําการวัดความแข็งโดยไม่เสียหายสินค้าเสร็จ

ด้วยโปรแกรมประมวลผลข้อมูล SPC มันรองรับข้อมูลออนไลน์และข้อมูลประวัติศาสตร์เพื่อรับสถิติ, ข้อมูลการวัดที่มองเห็น, การแสดงไอคอนที่เข้าใจง่าย, สามารถตั้งขั้นต่ําและขั้นต่ําชี้ให้เห็นความผิดปกติ, รองรับรายงานการประหยัดและการส่งออก และข้อมูลการทดสอบสามารถติดตามได้

Sinowon Precision SU-300 ซีรี่ย์ Ultrasonic hardness tester ให้บริการทางการทดสอบความแข็งที่สถานที่ที่ประสิทธิภาพสําหรับการผลิตอุตสาหกรรมที่ทันสมัยขณะที่ปรับปรุงการควบคุมคุณภาพของบริษัทมันลดการสูญเสียของบริษัท และเพิ่มกําไรของบริษัท

ปริมาตรต่อไปนี้สามารถวัดได้ด้วย [เครื่องทดสอบความแข็ง ultrasonic มอเตอร์ SU-300M พร้อมกองทุนพิเศษสําหรับม้วนซอนด์มอเตอร์]:

1การประเมินคุณภาพของวัสดุ: การวัดความแข็งแรงสามารถช่วยประเมินคุณภาพของวัสดุของม้วน ความแข็งแรงสูงโดยทั่วไปแสดงให้เห็นว่าวัสดุนั้นแข็งแรงมีความทนทานต่อการสวมใส่และความทนทานที่ดีกว่า.

2การประเมินความแข็งแรงของม้วน โดยการวัดความแข็งแรงของม้วน คุณลักษณะการทํางานของมันสามารถประเมินได้ เช่น ความสามารถในการทนความดันสูงและภาระหนักยิ่งความแข็งสูงขึ้น, ยิ่งกล่องสามารถทนความดันและภาระที่ใหญ่กว่า

3การตรวจสอบคุณภาพการเคลือบครอม: การเคลือบครอมเป็นเคลือบป้องกันที่ใช้กันทั่วไป ซึ่งสามารถให้ความทนทานต่อการสวมและความทนทานต่อการกัดกร่อนบนพื้นผิวของม้วนโดยวัดความแข็งของโครม, คุณภาพและความหนาของมันสามารถประเมินได้ เพื่อให้แน่ใจว่ามันมีคุณสมบัติป้องกันที่เหมาะสม

4การควบคุมคุณภาพ: การวัดความแข็งแรงเป็นส่วนสําคัญของการควบคุมคุณภาพ ซึ่งสามารถใช้เพื่อรับรองความสม่ําเสมอและมาตรฐานในกระบวนการผลิตม้วนโดยการวัดความแข็งเป็นประจํา, สามารถตรวจพบม้วนที่ไม่ตรงกันได้ และสามารถใช้มาตรการที่เหมาะสมเพื่อซ่อมแซมหรือเปลี่ยนมัน

VII ยี่ห้อRแนะนํา:

Dongguan Sinowon Precision Instrument Co., Ltd เป็นบริษัทเทคโนโลยีสูง บริษัทผลิตมาตรฐานระดับชาติสําหรับเครื่องทดสอบความแข็ง ultrasonicผู้นําในอุตสาหกรรมเครื่องทดสอบความแข็ง ultrasonic, และเป็นบริษัทชั้นนําในการส่งออกเครื่องทดสอบความแข็ง ultrasonic. ด้วย 300 สถานบริการของผู้จําหน่ายในจีน, มันเป็นแบรนด์แรกสําหรับผู้ใช้ที่จะซื้อเครื่องทดสอบความแข็ง ultrasonic.
